パターン周波数とビットレートの技術基準
本番中継の多カメラ切り替え中、ゲストが着ていた細かいヘリンボーン柄のジャケットが、画面の中で虹色に波打ち始めた。フォーカスもホワイトバランスも正常。スイッチャー側の設定を疑って何度もキャリブレーションをやり直したが、症状は消えない。原因は照明でもレンズでもなく、衣装部が選んだ生地の「柄の細かさ」そのものにあった。

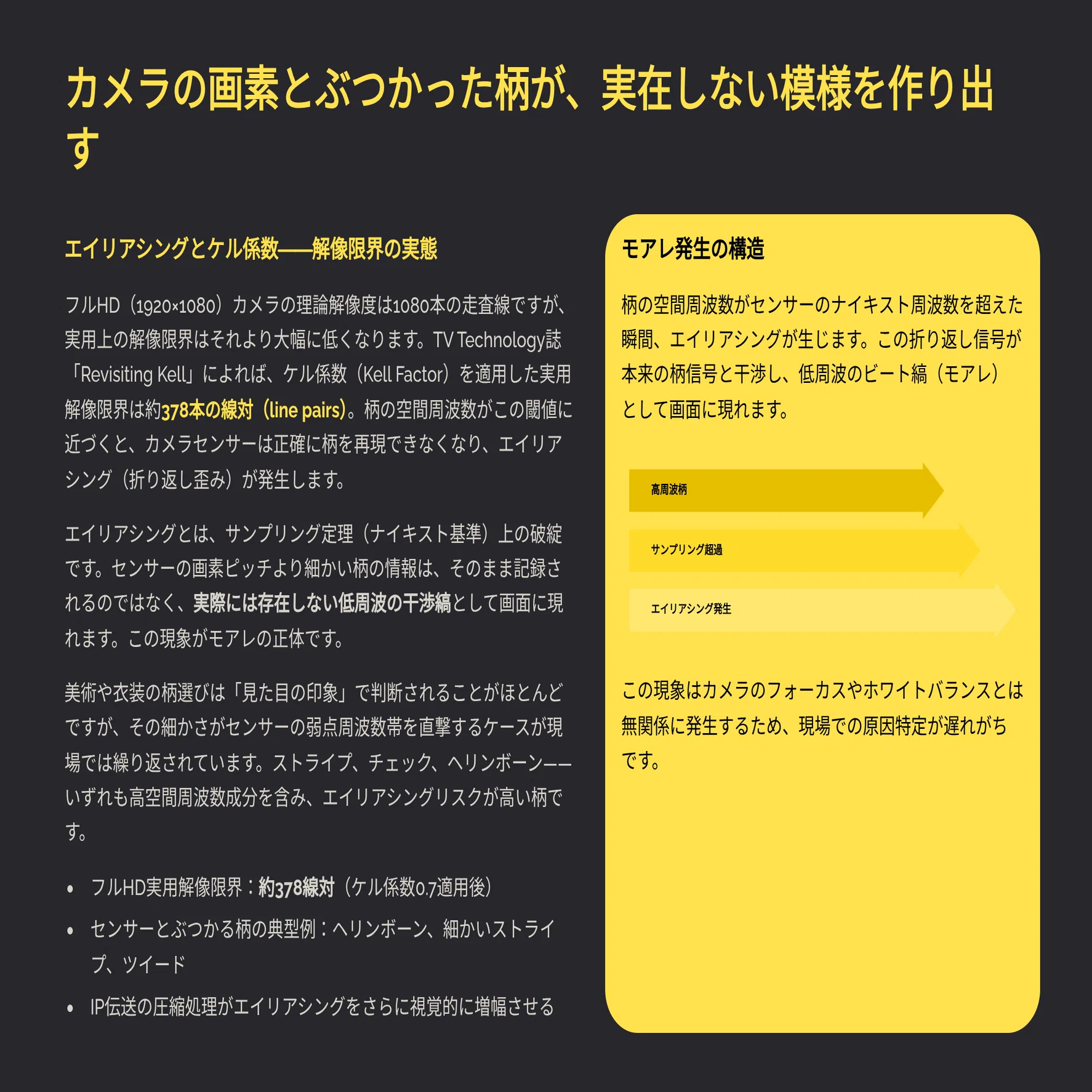

これはモアレと呼ばれる現象で、カメラセンサーの画素配列と、被写体の柄が持つ空間周波数がぶつかり合うことで起きる。標本化定理（ナイキスト・シャノンの定理）は、ある周期パターンを正しく記録するには、サンプリング周波数がそのパターンの周波数の2倍以上必要だと定める。フルHD（1920×1080）の垂直画素数1080から導かれる理論上の解像限界は、1画面あたり540本の線対（ラインペア）だ。さらに実際の映像は走査線が離散的な位置に固定されているため、実効的な解像力はこの理論値より下がる。1934年にRCAのレイ・ケルが実験で導いた「ケル係数」（経験値0.7、出典：TV Technology「Revisiting Kell」）を掛け合わせると、フルHDで実用的に解像できる範囲は378本程度まで下がる。ヘリンボーンや細かいチェック、メッシュ素材の柄は、この境界線のすぐ近くに周波数を持つことが少なくない。

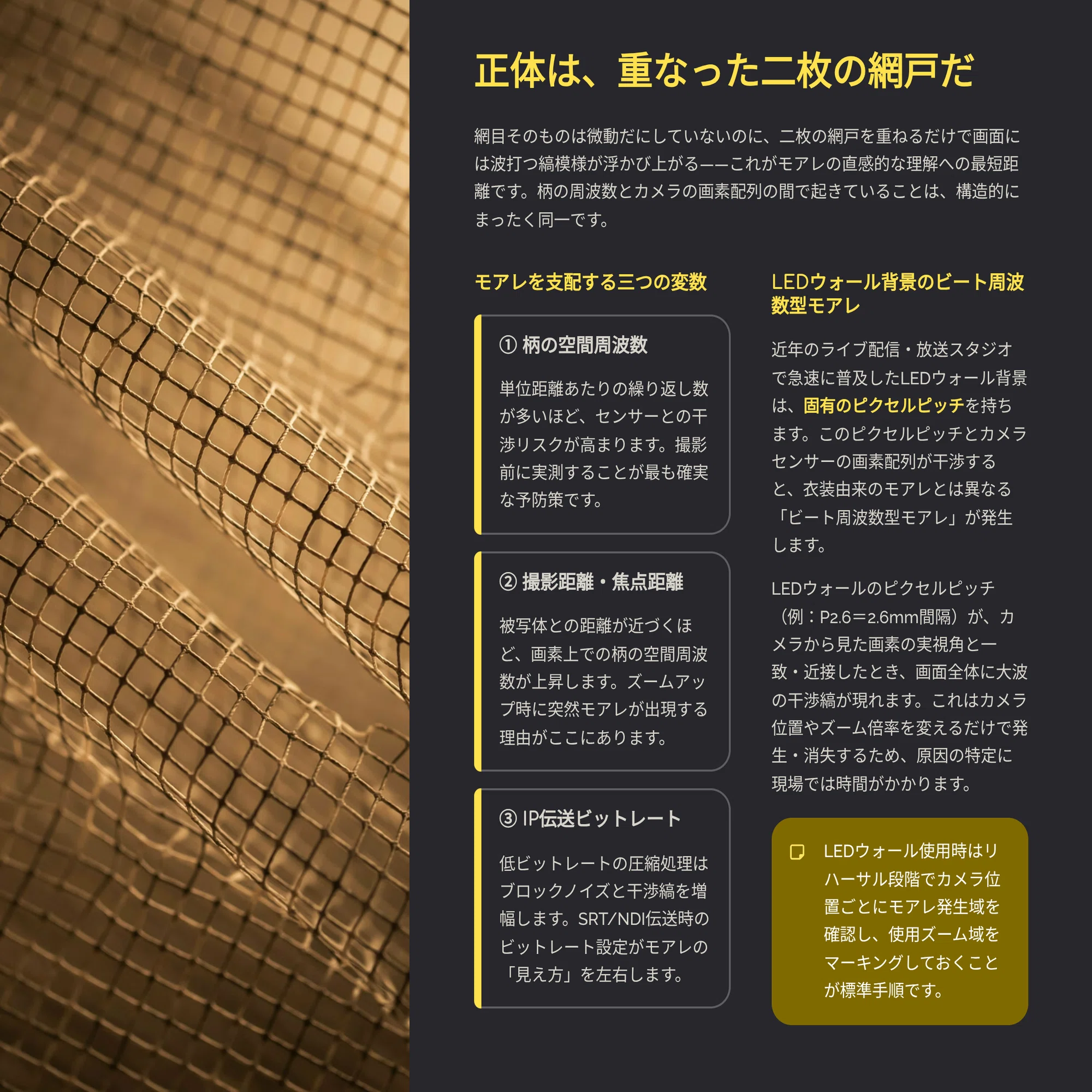

網戸を二枚重ねて覗いたことがあるだろうか。網目そのものは動いていないのに、重なり方によって波打つような模様が浮かび上がる。あれと同じ現象が、衣装の柄とカメラの画素配列の間で起きている。美術も衣装も、目で見て「きれいな柄」を選んでいるだけで、カメラの画素という見えない網戸のことは考えていない。だから現場に立つまで、誰も気づけない。
この事故は偶然でも運でもなく、柄の周波数を数値で確認する方法さえ知っていれば、衣装合わせや美術発注の段階で防げる。加えて、IP伝送特有の圧縮処理がこの現象をどう増幅するかまで理解しておけば、SDI直接でのチェックだけでは見抜けない事故も未然に防げる。

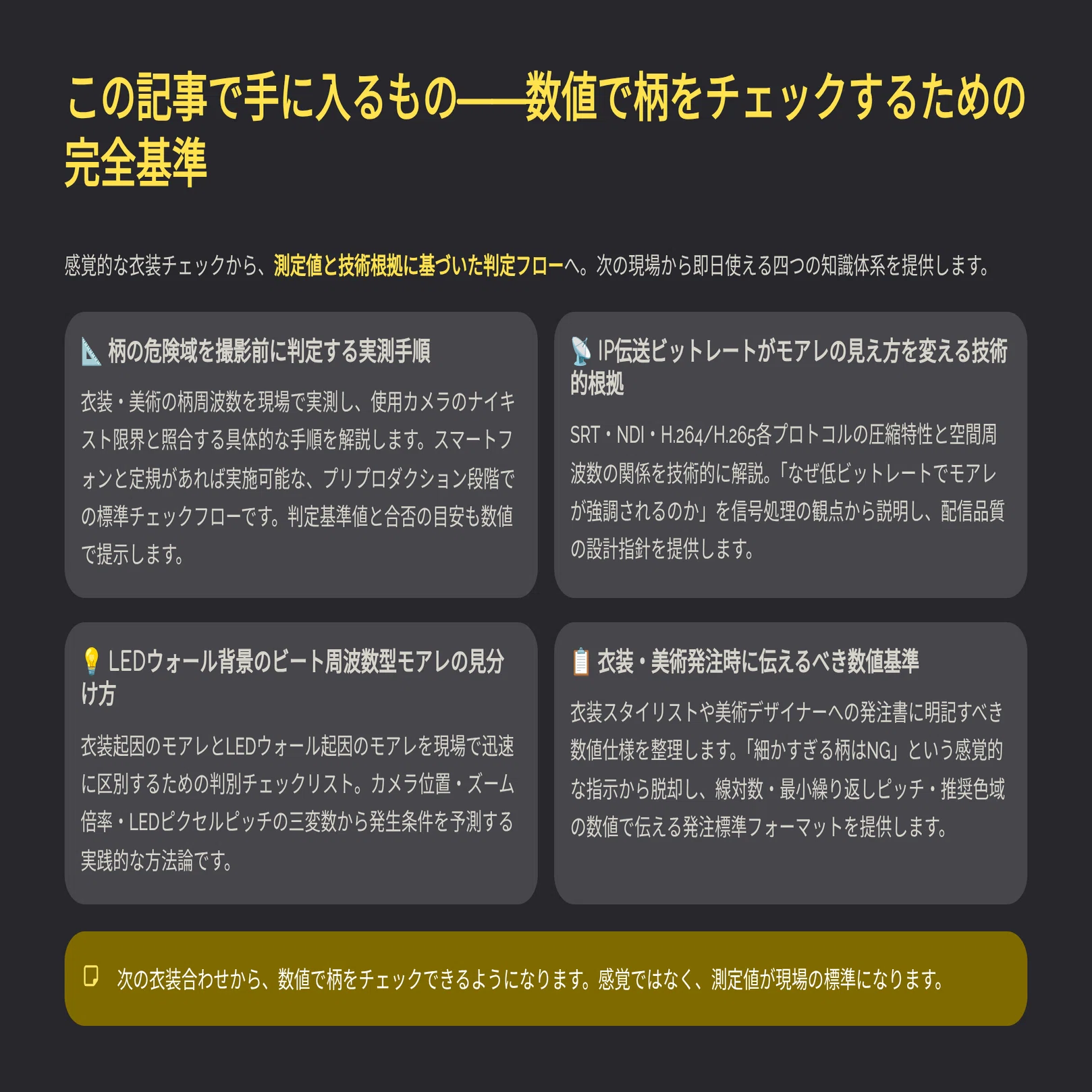

この記事を読み終えると、次のことが手元に揃う。
- 柄の細かさが危険域に入っているかを撮影前に判定する実測手順
- IP伝送のビットレート設定がモアレの見え方をどう変えるかの技術的根拠
- LEDウォール背景で起きる「ビート周波数」型モアレの見分け方と対処
- 衣装・美術発注時に伝えるべき数値基準
この判定を知らないまま本番に入ると、収録後の編集段階で使えないカットが増え、衣装の選び直しに時間を取られる。次の現場で同じ後悔をしないための数値と手順を、このあとにまとめた。
