美術転換でLANケーブルを差し替えた瞬間、映像が30秒消えた理由
対象読者：撮影・演出・音響・照明・編集・配信・制作進行に関わり、IP伝送技術に関心を持つすべてのプロフェッショナルへ。
2時間の企業カンファレンス配信、休憩明けの美術転換で、ステージ前方に置いていたPTZカメラをステージ袖の新しい定位置へ動かした。美術チームがLANケーブルを引き直し、空いていたスイッチのポートに挿し込む。リンクランプは点灯したのに、副調整室のマルチビューアにはそのカメラの映像がいつまでも戻らない。TDはケーブル不良を疑って別のポートへ挿し直し、コネクタも交換した。結局どちらの作業も関係なく、映像はある瞬間に勝手に復帰した。

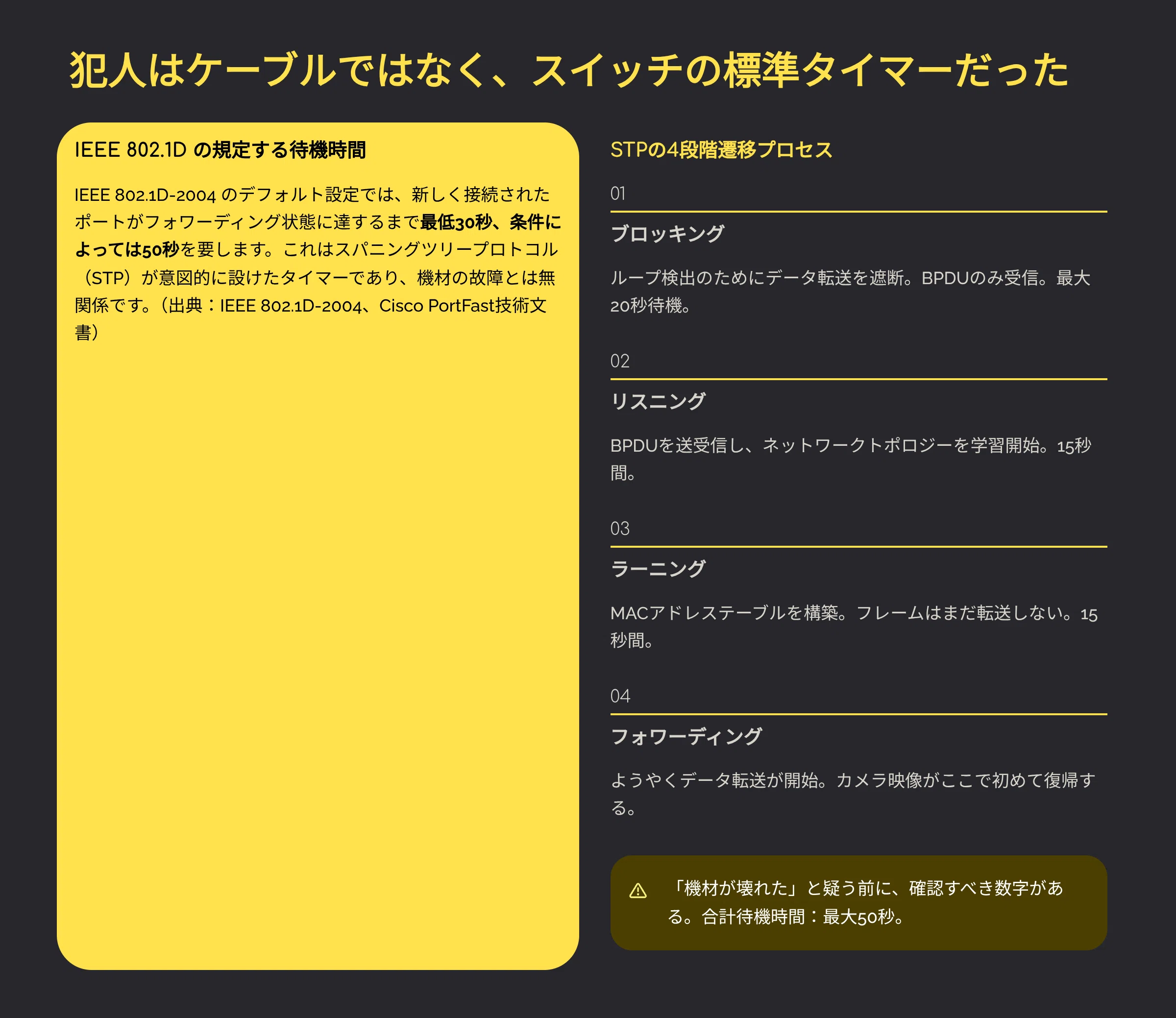

この「勝手に戻る」時間の正体は、スイッチが標準で備えているスパニングツリープロトコル（STP、IEEE 802.1D）の安全装置にある。新しくリンクが立ち上がったポートは、いきなり通信を許可されるのではなく、ブロッキングからリスニング、ラーニングという段階を経てからフォワーディング（通信可能）状態に進む。IEEE 802.1Dのデフォルト値では、リスニングとラーニングそれぞれにフォワードディレイタイマー15秒が割り当てられており、この2段階だけで最低30秒かかる。間接的な経路断を検知する場合はさらにマックスエージタイマー20秒が加わり、Cisco Systemsの技術文書「Using PortFast and Other Commands to Fix Workstation Startup Connectivity Delays」は、この標準的な移行に30秒から50秒を要すると明記している。TDが疑ったケーブルにもコネクタにも、実は何の問題もなかった。

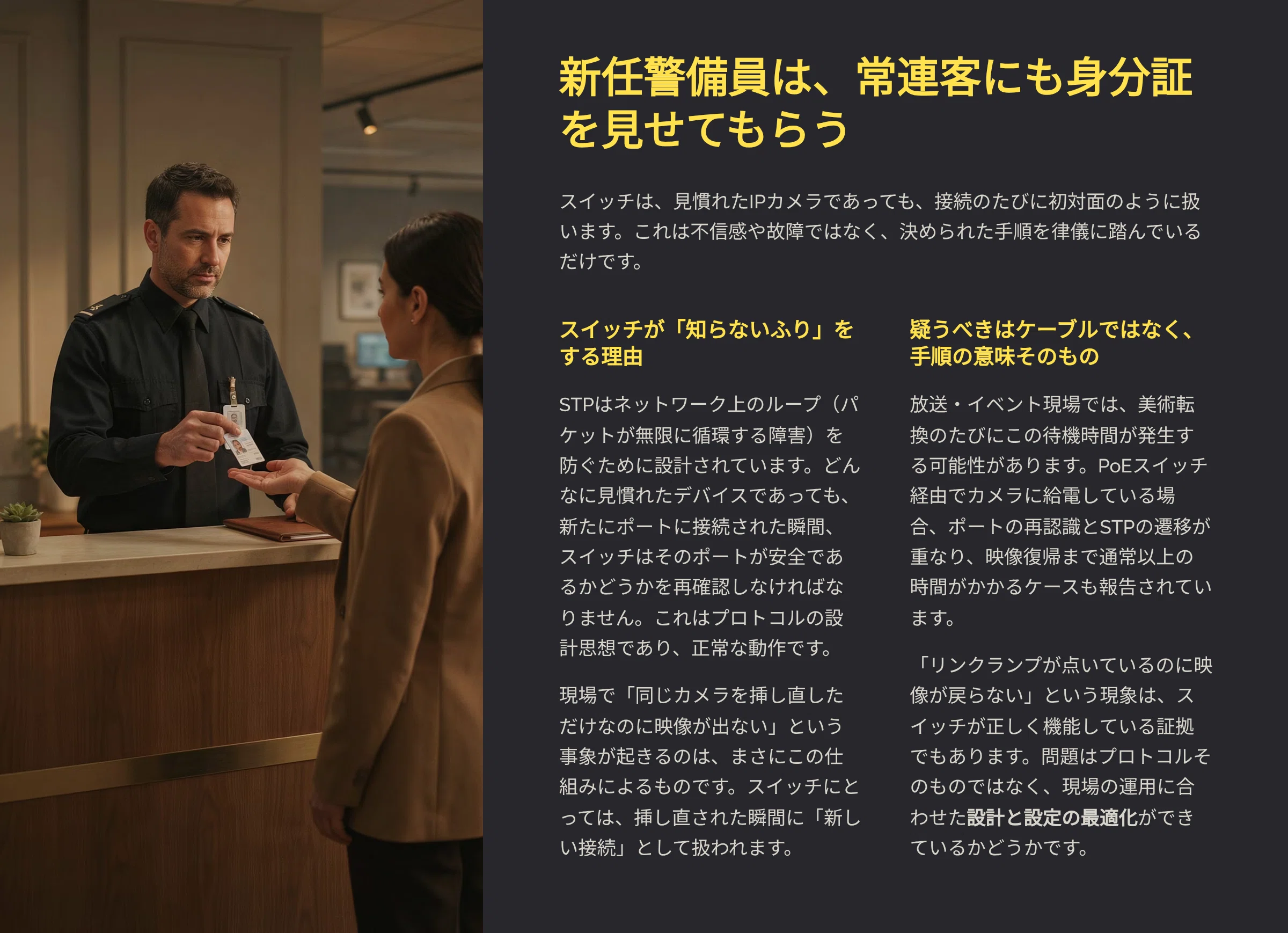

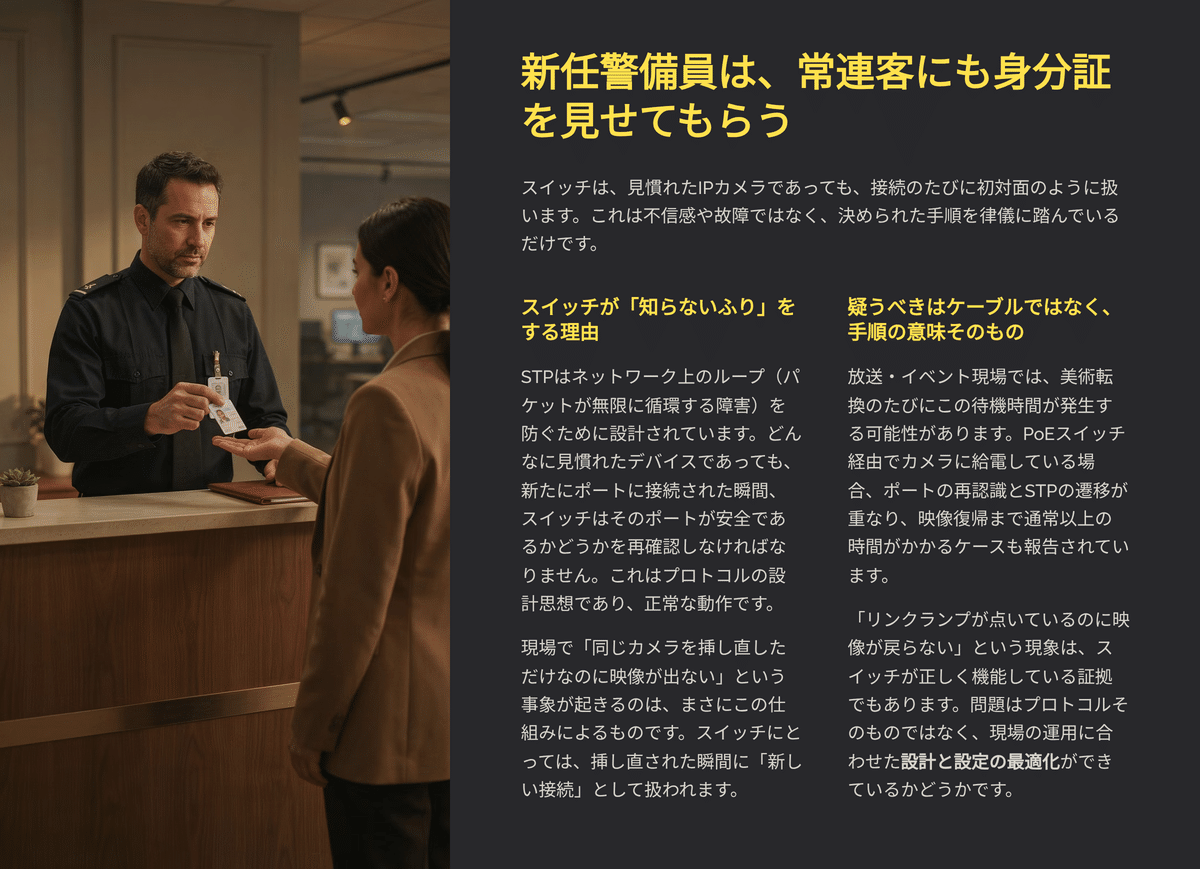

スイッチは新しく現れたポートを、たとえ挿さっているのが見慣れたカメラでも、まるで初対面の人物のように扱う。新任の警備員が、顔なじみの常連客であっても身分証を確認する手順を省略しないのと同じで、ネットワークもまた相手を疑っているわけではなく、決められた手順を律儀に踏んでいるだけだ。美術転換の判断が遅いのでも、ケーブルの品質が悪いのでもない。
この30秒は、スイッチのループ保護機能そのものを無効にしなくても短縮できる。その先へ通信を中継しない「末端の機器」だけを対象に、決められた手順を省略してよいとスイッチ側に申告する設定が存在する。どのポートにこの設定を入れてよいかを先に見極めないと、別の事故を招く。

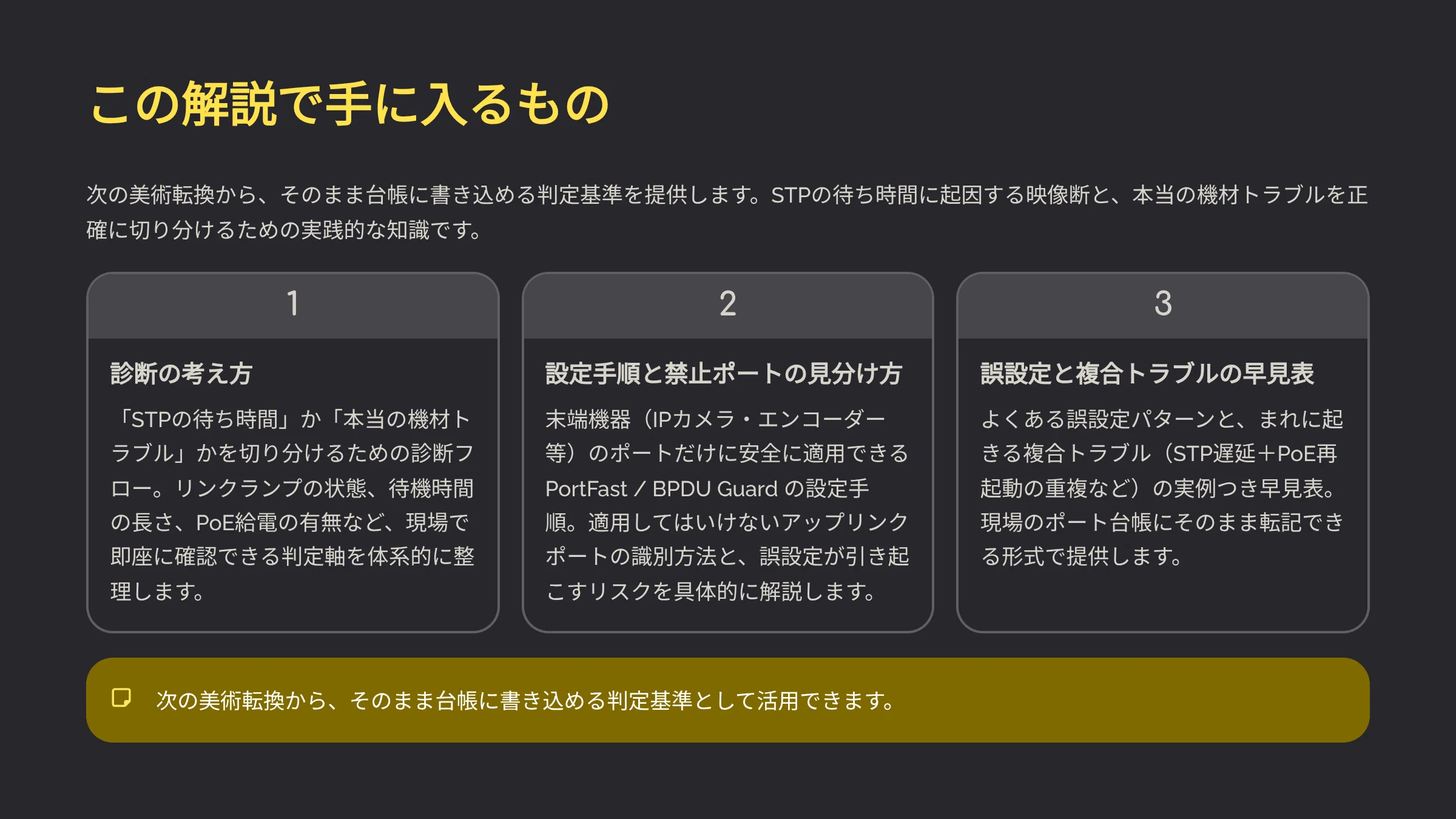

有料部では、次を具体的な手順として手に入れられる。
- スイッチのポート状態を見て「STPの待ち時間」か「本当の機材トラブル」かを切り分ける診断の考え方
- 末端機器を接続するポートだけに安全に適用できる設定手順と、適用してはいけないポートの見分け方
- 通常時と設定後の復帰動作を比較した早見表と、よくある誤設定・まれに起きる複合トラブルの実例
- 美術転換のタイムテーブルにこの待ち時間の確認をどう組み込むかの設計手順
この待ち時間を知らないまま次の美術転換を迎えれば、TDはまた「機材が壊れた」と誤診し、ケーブル交換やポート移動に転換の持ち時間を溶かすことになる。次の現場でその30秒を疑わずに済むための手順が、このあとにある。
