よく使う道具の豆知識「BNCコネクター」

毎日のように手にしているのに、いちばん語られない道具。それがBNCだ。

カチャッと挿して、クイッとひねる。あの小気味いい手応えのおかげで、現場の配線は秒で終わる。けれど、あの金属の筒の中身を真剣に考えたことがある人は、どれくらいいるだろうか。実は、あの小さなコネクターには、放送現場の映像が一瞬で消し飛ぶほどの落とし穴が、いくつも隠れている。

今日はその豆知識を、先輩として少しだけ分けておきたい。

「挿さったのに映らない」——その正体は道具の取り違えだ

ある現場でのことだ。HD-SDIのカメラ映像を分配器に通したら、1台だけ画が出ない。ケーブルを替えても、ポートを変えても直らない。結局わかった原因は、コネクターの「種類違い」だった。見た目はまったく同じBNC。でも、片方は無線・計測用の50Ω、もう片方は映像用の75Ω。この2つが混ざっていたのだ。

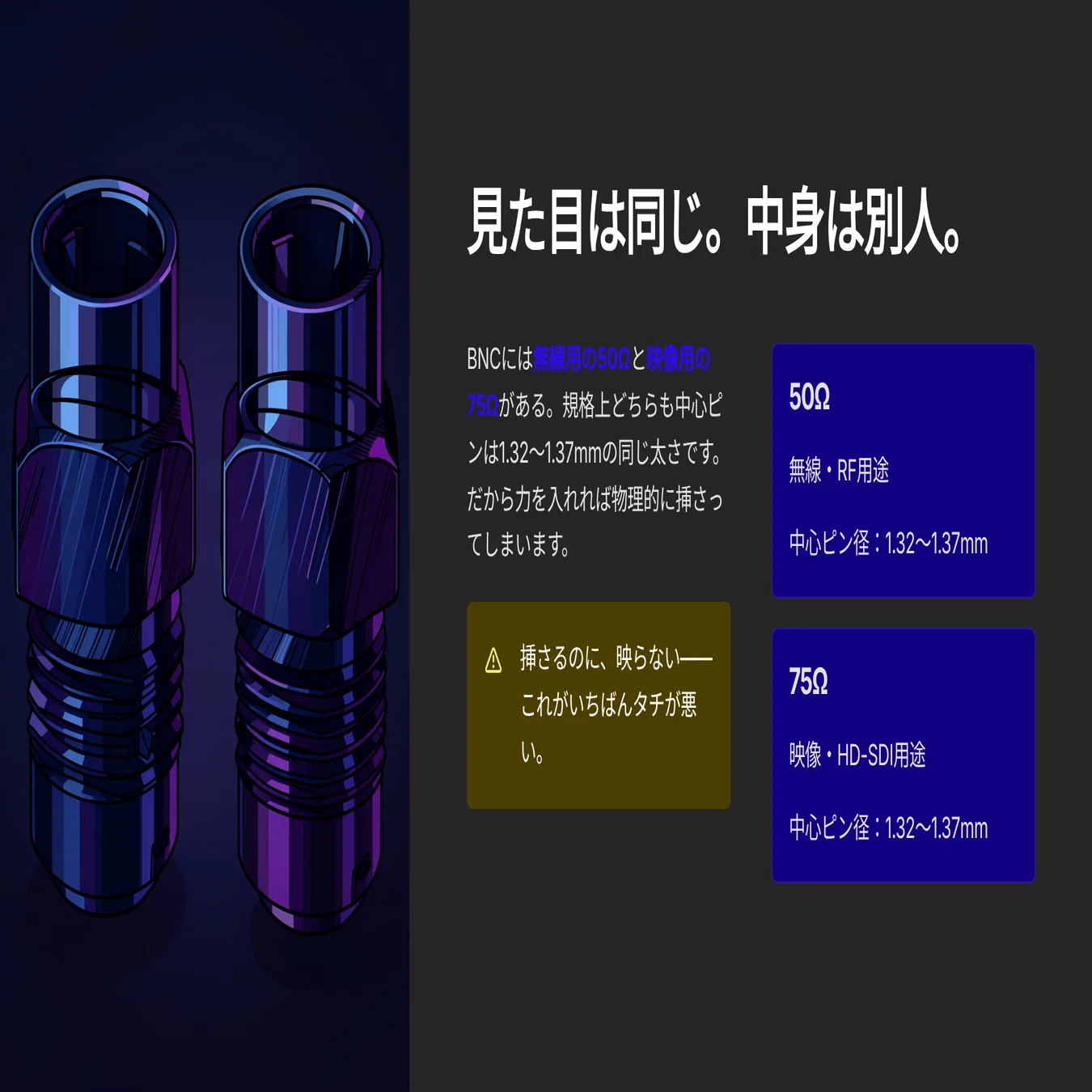

ここがBNCの怖いところで、50Ωと75Ωは力を入れれば物理的に挿さってしまう。挿さるから、誰も疑わない。N型という別のコネクターなら、種類が違えば中心ピンが太すぎて入らず、無理に挿せばメス側が壊れて一発でわかる。ところがBNCは、規格上どちらも中心ピンの太さを 1.32〜1.37mm の同じ範囲に収めている（MIL-STD-348／IEC 61169-8で規定）。だから挿さる。挿さるのに、映らない。これがいちばんタチが悪い。

よくあるミス①：「BNCはBNC。どれも同じ」と思って、現場にあるコネクターを混ぜて使う。正解：BNCには50Ωと75Ωの2種類がある。映像（SDI・CATV・CCTV）は75Ω、無線・計測・GPSは50Ω。用途で必ず分ける。

なぜ「混ぜる」と映像が壊れるのか

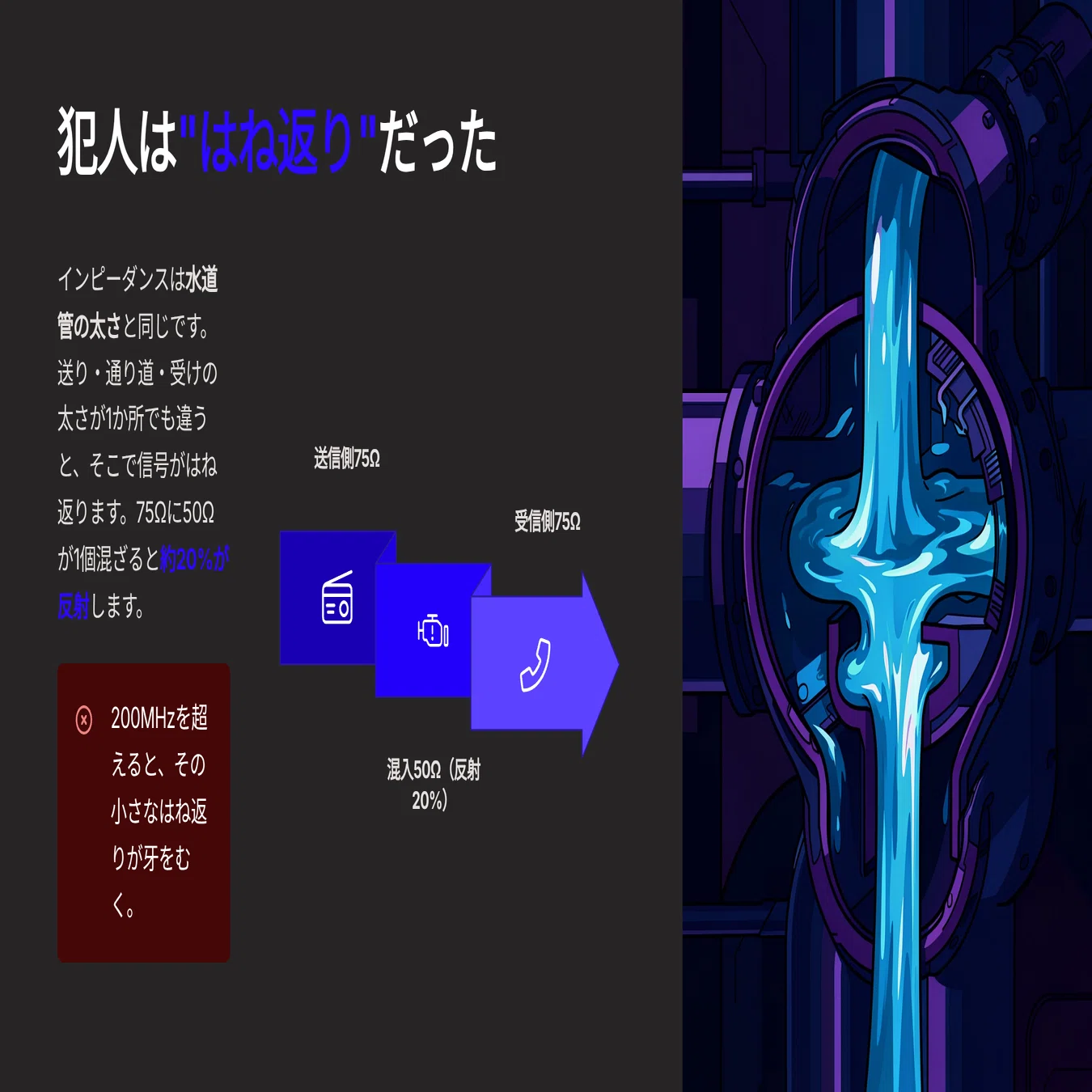

コネクターの種類は、専門的には「インピーダンス」という値で分かれている。難しく聞こえるが、要は水道管の太さだと思えばいい。送り出す側、通り道、受ける側。この3つの管の太さがピタリと揃っていれば、水（信号）はよどみなく流れる。途中で1か所だけ管の太さが変わると、そこで水がはね返る。これが「反射」だ。

数字で見るとわかりやすい。75Ωのケーブルの途中に50Ωのコネクターが1個混ざっただけで、信号の一部がはね返る割合は 20%（反射係数 Γ ＝(50−75)/(50+75)＝−0.2 という計算による）。電気の世界ではこのはね返りを「リターンロス」と呼び、このとき約 14dB まで劣化する（RL＝−20log₁₀|0.2|≈14dB）。

低い周波数の信号や、ごく短い配線なら、この程度のはね返りは表に出てこない。ところが信号の周波数が 200MHzを超えたあたり から、はね返りが牙をむき始める。HD-SDIや3G-SDI、4K対応の12G-SDIは、まさにこの高い周波数帯で動いている。はね返った信号が管の中を行ったり来たりして本来の信号と重なり、受け側が「0」と「1」を読み間違える。結果として、画面が突然真っ暗になる「ブラックアウト」や、ブロックノイズになって現れる。
