IPスタジオ設計完全解説 ─ 3ゾーン分割とカメラ台数別帯域計算でつくる次世代スタジオ

スタジオの”ケーブル地獄”は終わりにできる

── 今日もスタジオの床を這うケーブルと格闘していないか？

スタジオのリハーサル前、あなたは何本のケーブルを確認しているだろう？

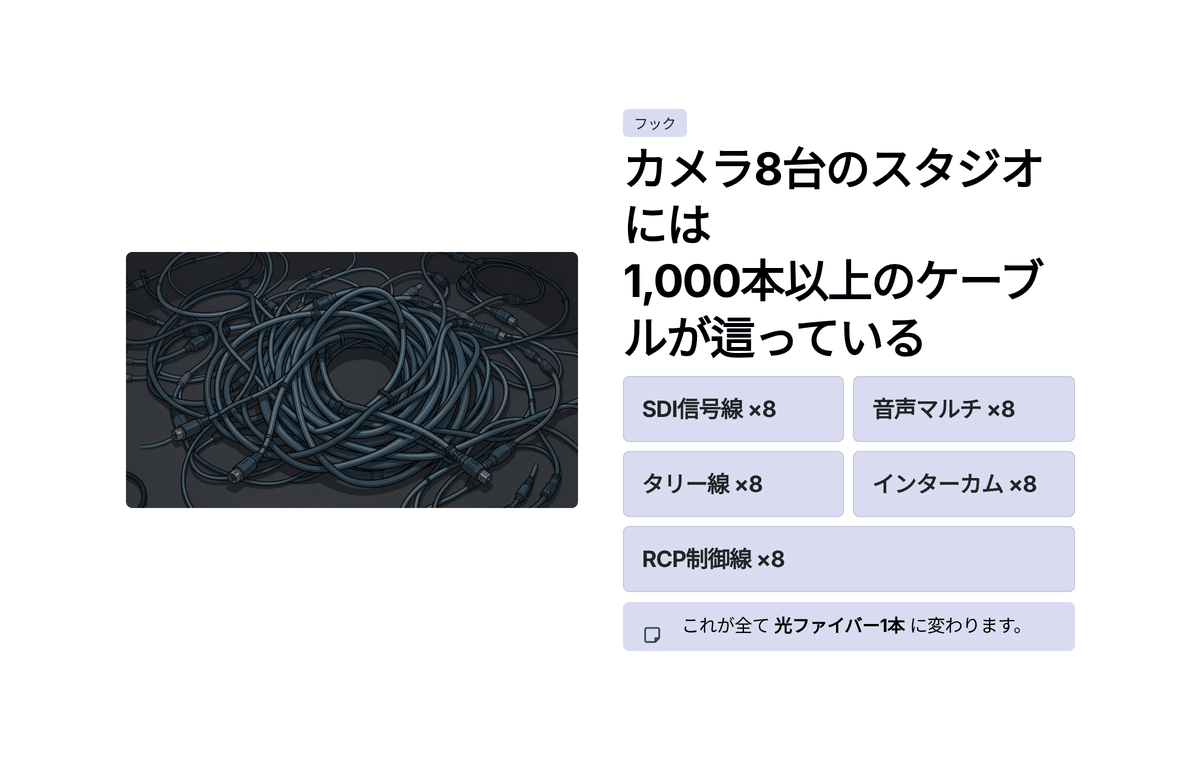

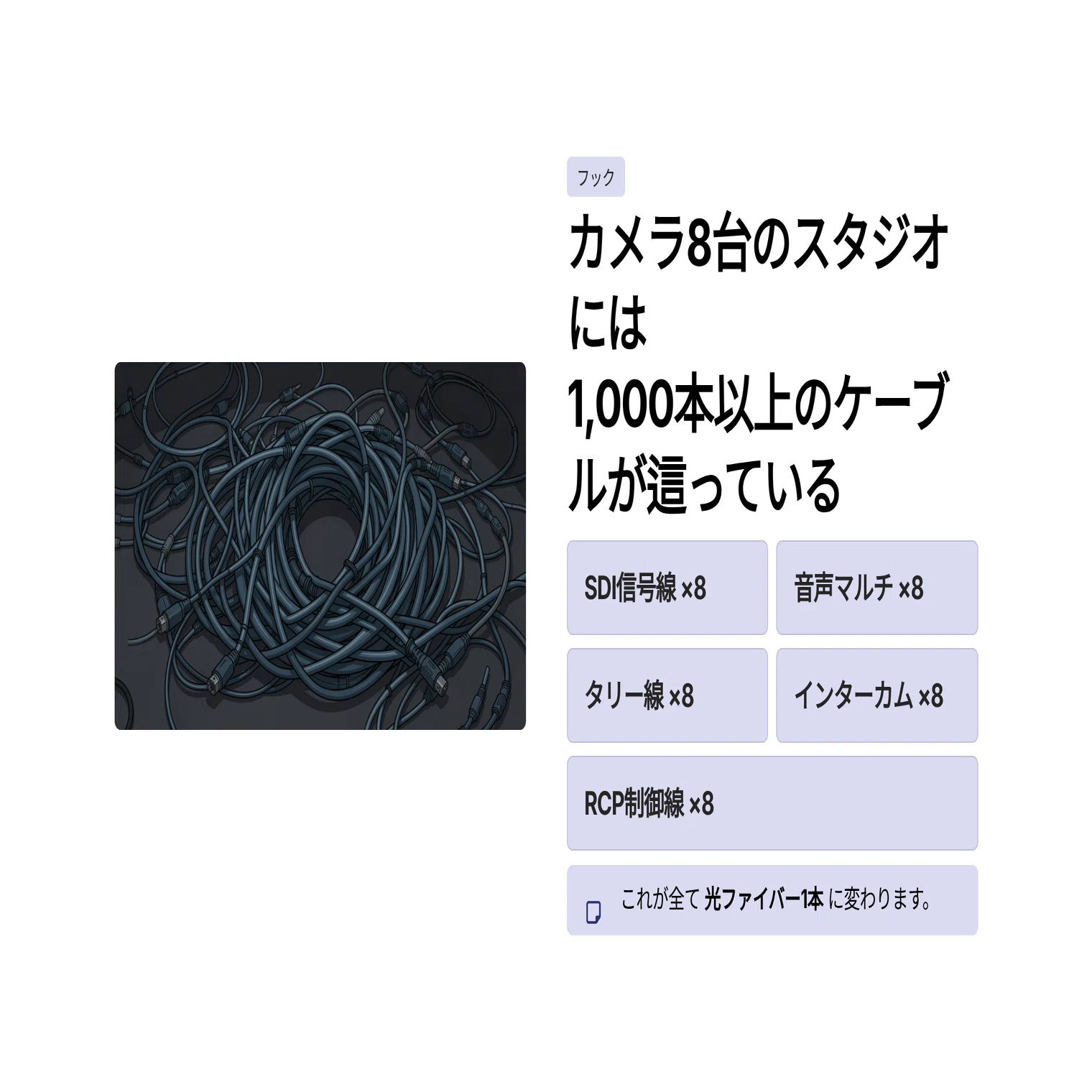

カメラ台数が4台を超えたあたりから、スタジオフロアと副調整室をつなぐケーブルは指数関数的に増える。SDI信号線、音声マルチ、タリー線、インターカム線、RCP（リモートコントロールパネル）の制御線──。床に這わせてテープで固定し、番組ごとに一部を張り直す。このサイクルを何年も繰り返してきたスタジオは、ケーブルの重みで床が浮き上がることすらある。

これは「慣れ」の問題ではなく、「設計」の問題だ。

IPスタジオが変えること

IP化したスタジオでは、映像・音声・制御・同期の4種類の信号がすべて1本の光ファイバーまたはLANケーブル上を流れる。物理的な配線経路の固定をなくし、スタジオの「セット替え」ではなく「信号パッチ替え」でシステムを再構成できる。

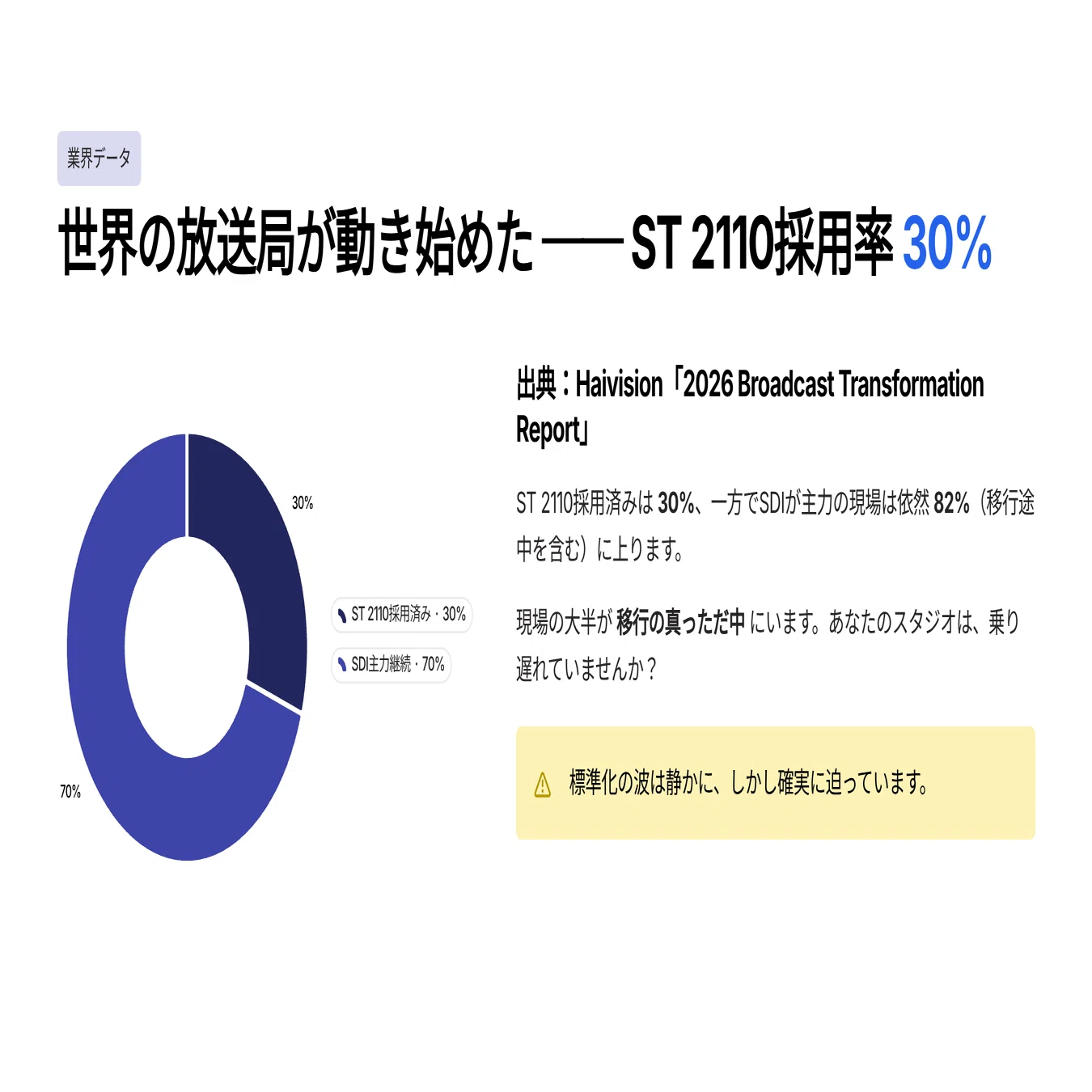

現在、大手放送局でのST 2110（映像IP伝送の国際標準規格）採用率は30%まで上昇している（出典：Haivision「2026 Broadcast Transformation Report」）。一方で、依然としてSDIが主力という現場も82%に達しており、完全移行が終わった局はまだ一部に過ぎない（同出典）。つまり、現場の大半がこの移行の真っただ中にある。

ただし、設計を間違えると放送が止まる

IPスタジオ設計は「とりあえずLANで繋げばよい」ではない。カメラ8台分の映像信号をIP変換するだけで、ネットワーク上を流れるデータ量は約24Gbps（後述の計算参照）になる。通常のオフィス用1GbEスイッチで送り込めば、瞬時に回線は飽和し映像は止まる。

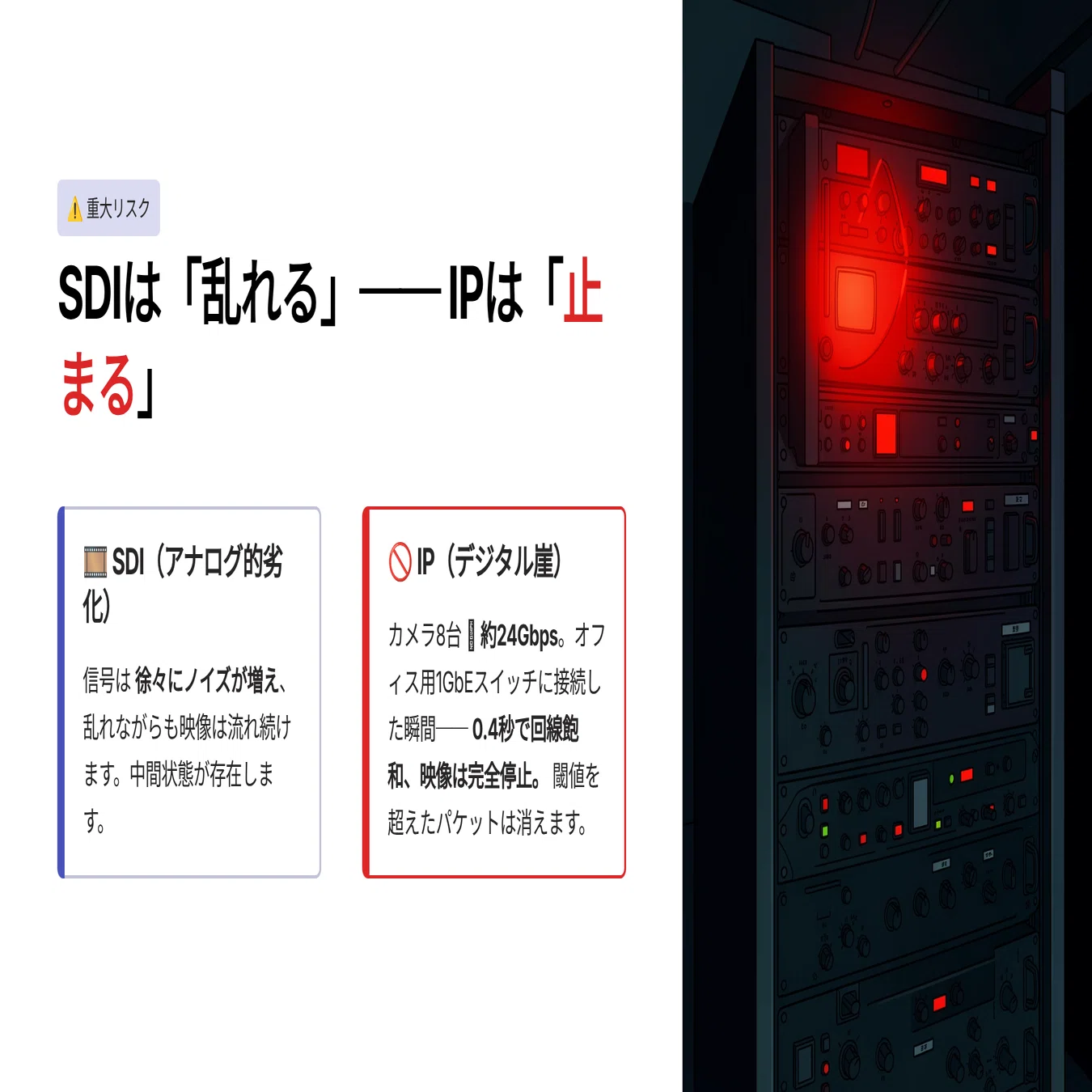

さらに、映像の「乱れ」ではなく「停止」が起きるのがIPの特性だ。SDI信号はレベルが低下するにつれてノイズが増えるが、IPパケットは閾値を超えた瞬間に完全にドロップする。テレビ放送のように停止が絶対に許されない現場では、冗長設計が不可欠だ。

この記事が答えること

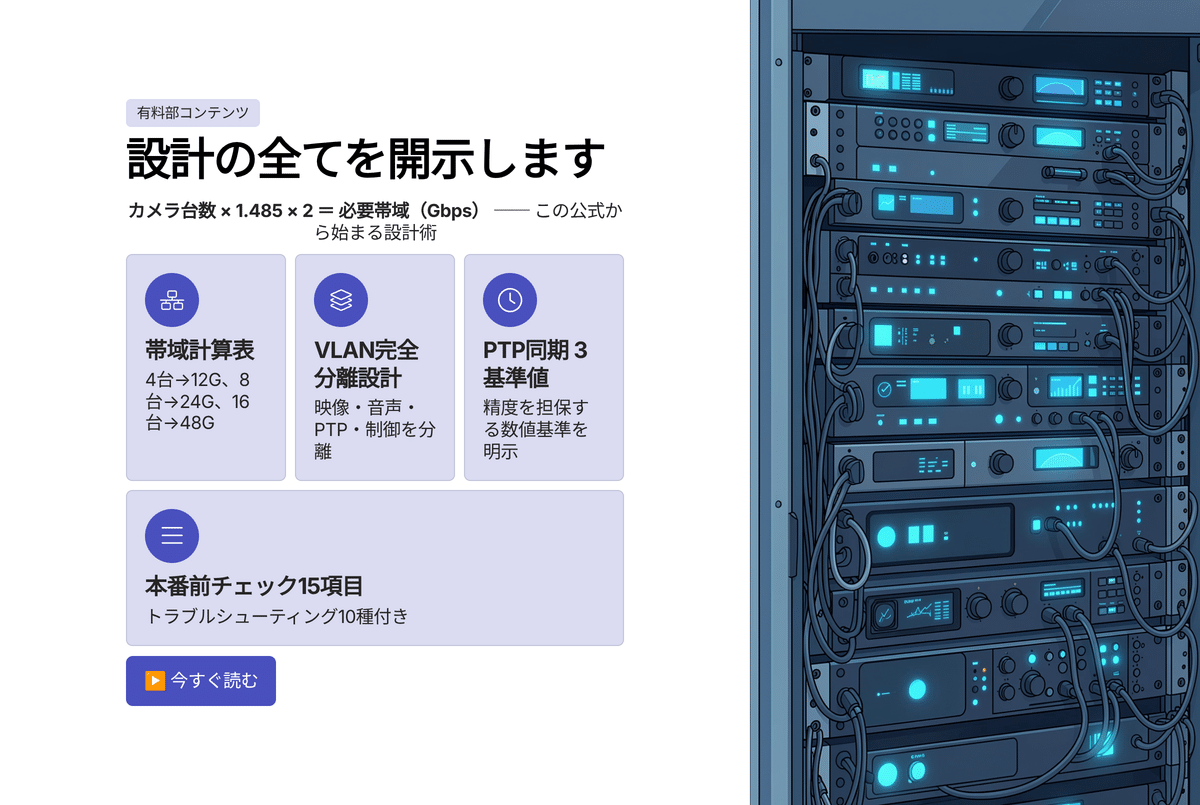

有料部では、スタジオのIP化設計を以下の流れで完全解説する。

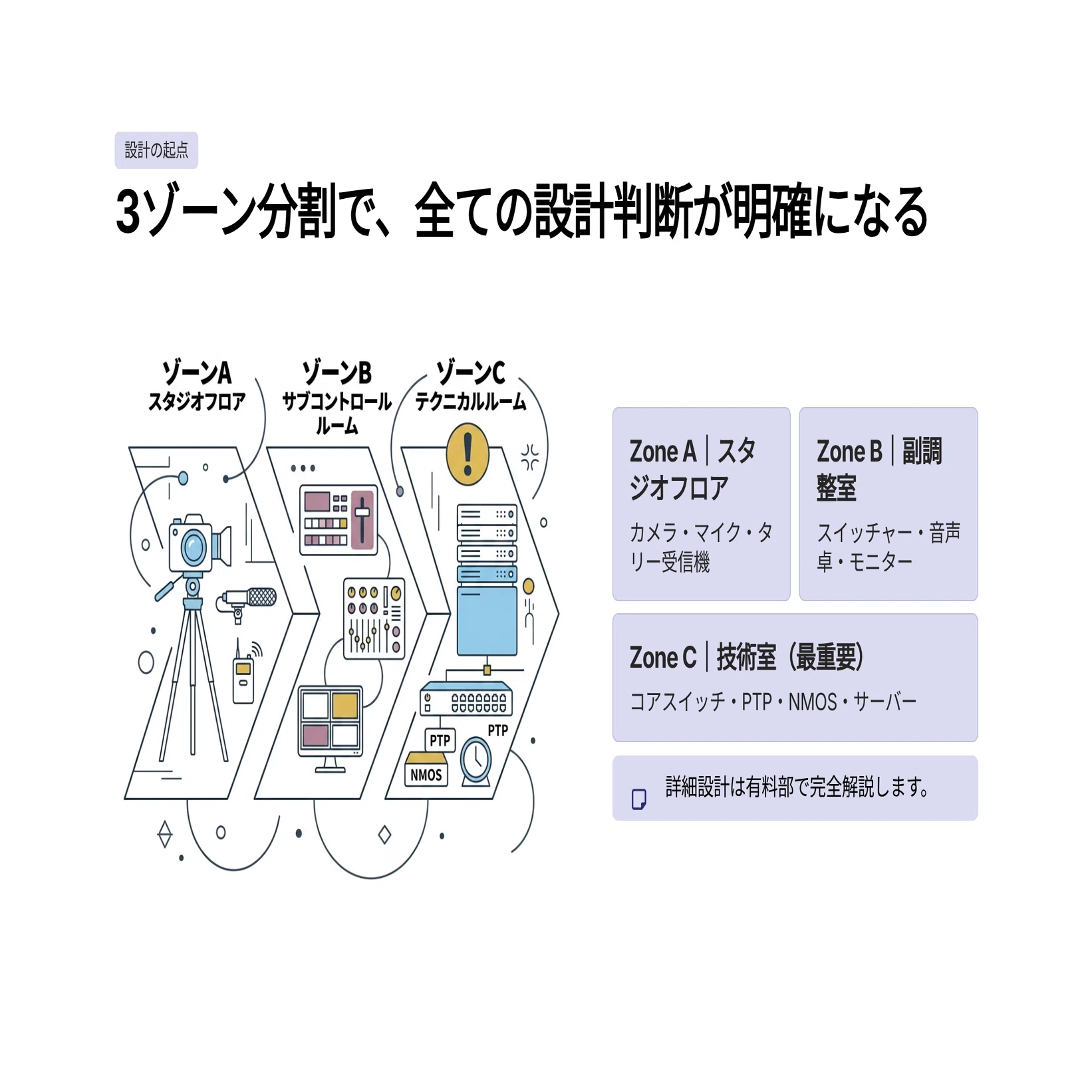

• スタジオを「3つのゾーン」に分割する設計フレームワーク
• カメラ台数ごとの帯域計算式（小規模4台〜超大規模32台）
• 映像・音声・制御・同期の4軸設計
• PTPタイミング設計の具体的な数値基準
• NMOS IS-04/IS-05/IS-07による自動化統合
• SDIとIPの混在期の移行設計
• 8ステップの導入手順と15項目チェックリスト
• トラブルシューティング10種

スタジオ設計の具体的なノウハウは有料部で全て開示する。
