映像スイッチング操作「あるある」トラブル完全解説

基本のカット操作で事故る現場に共通する5つの見落とし

本番中、PGM(プログラム)モニターに突然コマ落ちしたような映像が映った。Takeボタンを押し直した。ケーブルを疑って別のポートに挿し替えた。スイッチャー自体を再起動する寸前まで行った。それでも直らなかった。

原因が判明したのは本番後だった。切り替えた瞬間だけ映像が乱れていたカメラ1台は、NDIで受けている外部ソースで、ジェンロック(基準信号への外部同期)が無いままで入っていた。つまりスイッチャー側のフレームシンクロナイザーがその1台だけ最大1フレーム分の遅延を挟んで補正していたのだが、その仕組みを動画の学校の受講生Fは知らなかったため、原因の心当たりが最後まで浮かばなかったようだ。

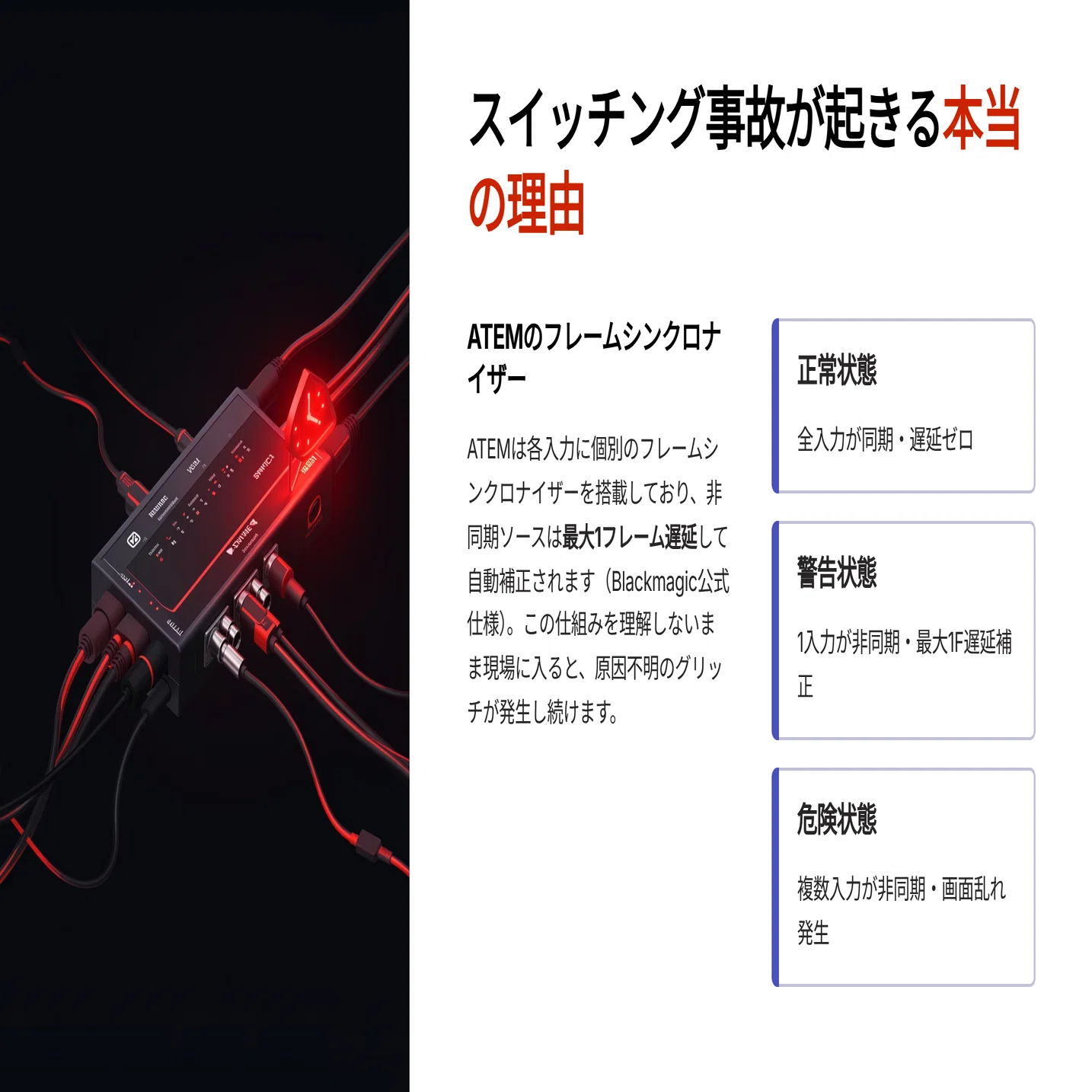

スイッチング(映像切り替え)のトラブルは、毎回違う症状に見えて、発生する場所は限られている。Blackmagic Design社の公式仕様によれば、最近のATEMスイッチャーは各入力に個別のフレームシンクロナイザーを備えており、基準信号に同期していないソースはこの段階で最大1フレームの遅延を受ける(出典:Blackmagic Design公式Developer Tech Specs)。NewTek(現Vizrt)社のTriCasterも同様に、Frame Sync機能を既定で全ソースに対して有効にしており、これを無効化（外部同期）し、リファレンスに基準信号を入力した場合はジェンロックされ、かつスイッチャー出力に対して位相差180度以内の「イン・フェーズ」なソースでなければ、映像はそもそも表示されない(出典:NewTek Knowledge Base「FRAME SYNC」)。この仕組みを知らずに現場へ入ると、本来は原因の切り分けだけで済むはずの対応が、本番中の長い沈黙に変わる。

スイッチングのトラブルは、実は5つの異なる持ち場で起きている事件のようなものだ。信号が入ってくる入口、複数の信号のタイミングを合わせる工程、オペレーターが実際に切り替える操作、その操作をカメラや周辺機器に伝える経路、そして最終的に出ていく出口。航空管制塔にたとえるなら、管制官は次々に近づいてくる便(映像ソース)の到着時刻を揃え、着陸順を決め、パイロットと地上クルーに指示を伝え、実際の離着陸を管理する。5つの持ち場のどこか1つでも見落とせば、着陸(切り替え)は事故になる。

現場で起きるスイッチングトラブルには、必ず出口となる原因がある。その原因は5つの持ち場のどこか1つに必ず存在し、探す場所さえわかれば、切り分けにかかる時間は大きく変わる。この記事の有料部では、その5つの持ち場それぞれについて、仕組み・正常値と異常値の境界・診断の手順を具体的な数値とともに解説する。

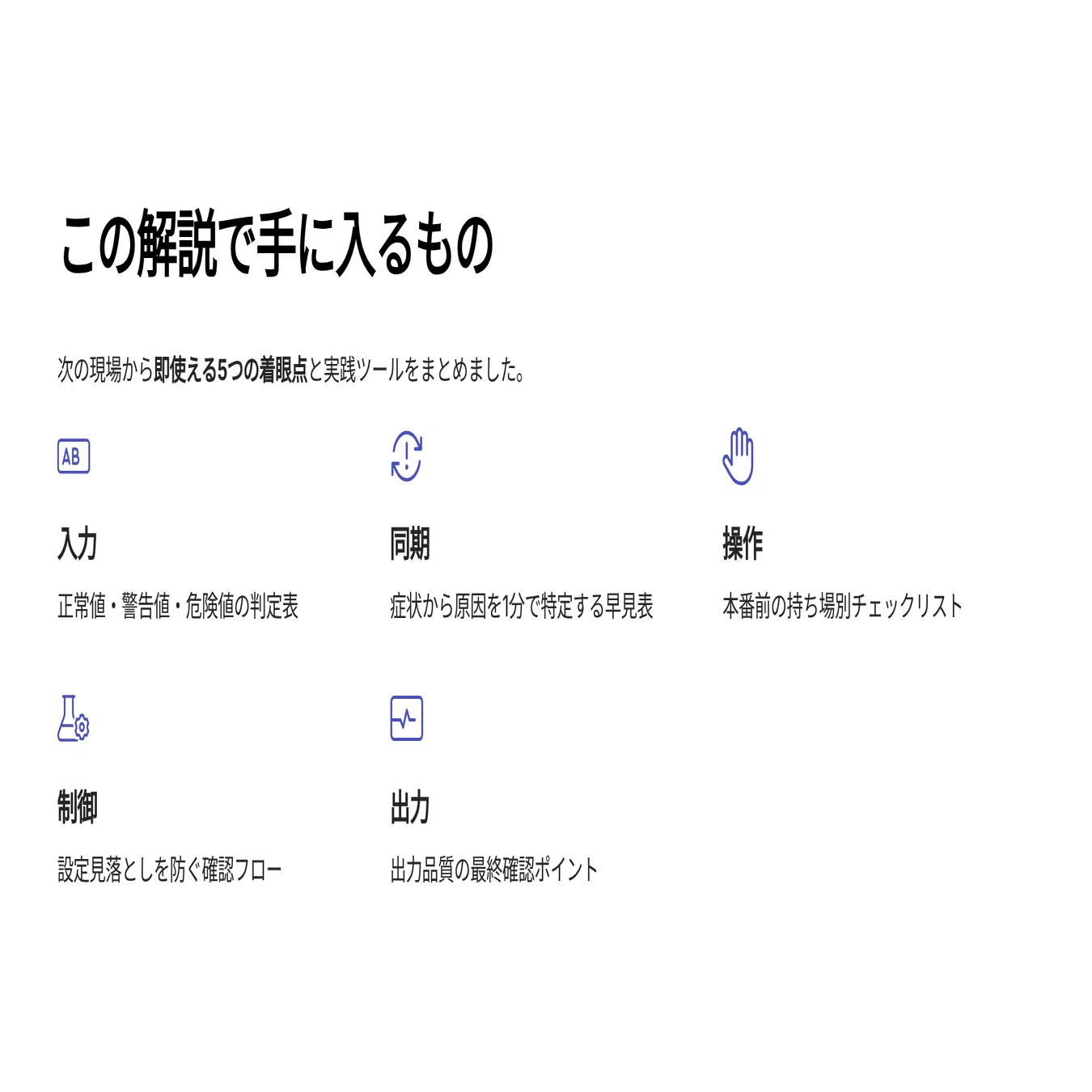

有料部を読み終えたとき、次の3つが手元に揃う。

• 5つの持ち場それぞれの正常値・警告値・危険値がひと目でわかる判定表
• 症状から原因の持ち場を特定するための早見表
• 本番前に確認しておくべき項目を持ち場別に並べたチェックリスト

この設定を知らないまま本番を迎えれば、原因の切り分けだけで数分を失う。フレームシンクロナイザーを無効化したままジェンロックの外れたソースを繋いだ場合、TriCasterでは映像そのものが表示されなくなる(前述の出典による)。次の現場で同じ空白を作らないための切り分け手順が、このあとにある。
