TSN（タイムセンシティブネットワーキング）完全解説｜放送IP伝送とプロ音響、決定性ネットワーク設計の分かれ道

2026-08-05

本番中に音が消えた、その3日後に分かったこと

本番開始3分前、音響卓が乗るDanteネットワークと、カメラが乗るIP伝送ネットワークを、同じ会場の同じスイッチに相乗りさせて配線を終えた。リハーサルでは何も起きなかった。だが本番中の一瞬、モニタースピーカーから出ていた音声がブツッと途切れた。スイッチのポート設定を疑い、ケーブルを疑い、機材のファームウェアを疑った。原因はそのどれでもなかった——それに気づいたのは、3日後にスイッチのログを解析した後だった。

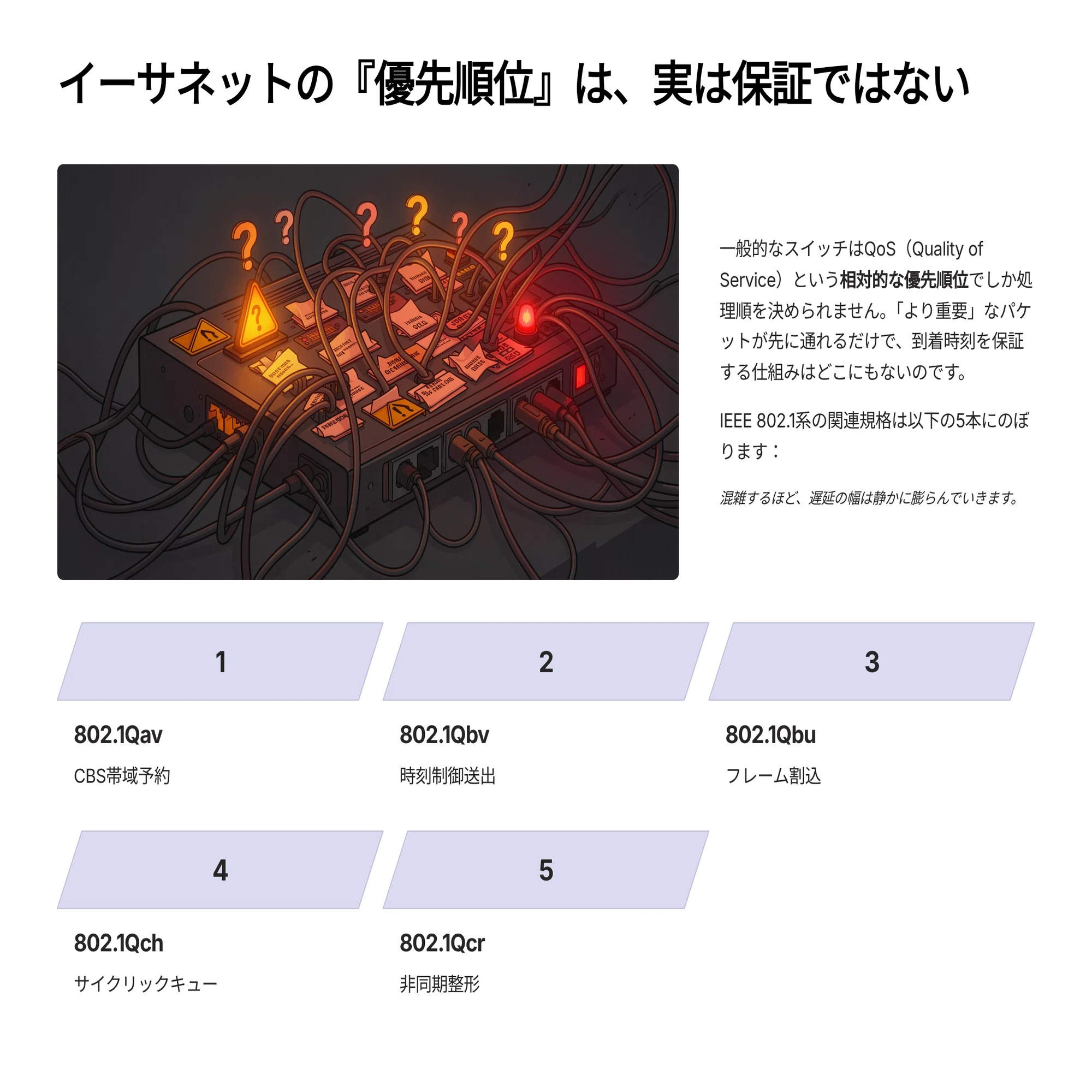

犯人は、音声パケットと映像パケットが同じ出力ポートで鉢合わせした瞬間に起きる「順番待ち」だった。一般的なイーサネットスイッチは、複数のパケットが同時に届くと、どれを先に送るかをQoS設定という「相対的な優先順位」で決める。相対的というのがくせ者で、絶対にこの時間内に届くという保証にはならない。回線が混み合えば混み合うほど、その順番待ちの時間は伸びる。IEEE 802.1規格群には、この順番待ちを構造的になくす「TSN（Time-Sensitive Networking／タイムセンシティブネットワーキング）」という仕組みが存在する。IEEE 802.1QavのCredit-Based Shaper（CBS）と802.1Qbvのタイムアウェア・シェーパー（TAS）は、時間に敏感な音声・映像トラフィックに対して、遅延とジッタの上限を構造的に保証する（出典：IEEE 802.1 Time-Sensitive Networking Task Group公式ページ）。関連する帯域制御・スケジューリング規格は802.1Qav・802.1Qbv・802.1Qbu・802.1Qch・802.1Qcrの5本に及ぶ（同出典）。

TSNのない一般的なイーサネットスイッチは、時刻表のない駅の改札のようなものだ。電車（パケット）は次々にやってくるが、どれを先に通すかを決めるのは改札係（QoS設定）の裁量であり、「何時何分に必ず発車する」という保証はどこにもない。混雑する時間帯ほど、その裁量の余地の中で遅れは膨らんでいく。TSNは、この改札に「絶対に守られる時刻表」を持ち込む仕組みだと考えると理解しやすい。

方法は存在する。TSNのCBS・TAS・そして時刻同期を担う802.1AS（gPTP）を組み合わせれば、音声・映像トラフィックに構造的な遅延保証を与えられる。実際、プロ音響の世界ではAVnu AllianceのMilanという規格がこの仕組みをすでに採用し、複数のメーカーが対応製品を出荷している。ただし、放送用のIP伝送規格ST 2110は、この同じ問題に対してTSNとは異なる解き方を選んでいる。両者がなぜ違う道を選んだのかを理解することが、これから先のIPネットワーク設計の判断軸になる。

この記事の有料部では、次の3点を手に入れられる。
