なぜ今、映像プロフェッショナルにVLANが必要なのか
IP伝送の現場で、こんな経験はないだろうか。
スタジオで4台のカメラ映像をIPで伝送している最中、突然1台のカメラ映像にブロックノイズが発生。同じネットワークで誰かがファイル転送を始めたせいで、ネットワーク帯域が圧迫された。あるいは、本番中に制作用のネットワークから謎のブロードキャストパケットが大量に流れ込み、スイッチャーの応答が0.5秒遅延した。
これらは全て、ネットワークを「論理的に分割していない」ことが原因だ。
2024年のNAB Show技術調査によれば、IP伝送を導入した放送・映像制作施設の68%が、導入後12ヶ月以内にネットワークトラブルを経験している。そのうち42%が「ネットワーク設計の不備」を原因として挙げた。具体的には、映像トラフィックと一般業務トラフィックの混在、ブロードキャストドメインの肥大化、セキュリティ境界の未設定といった問題だ。
VLANは、これらの問題を「物理的な配線を1本も変えずに」解決できる技術である。

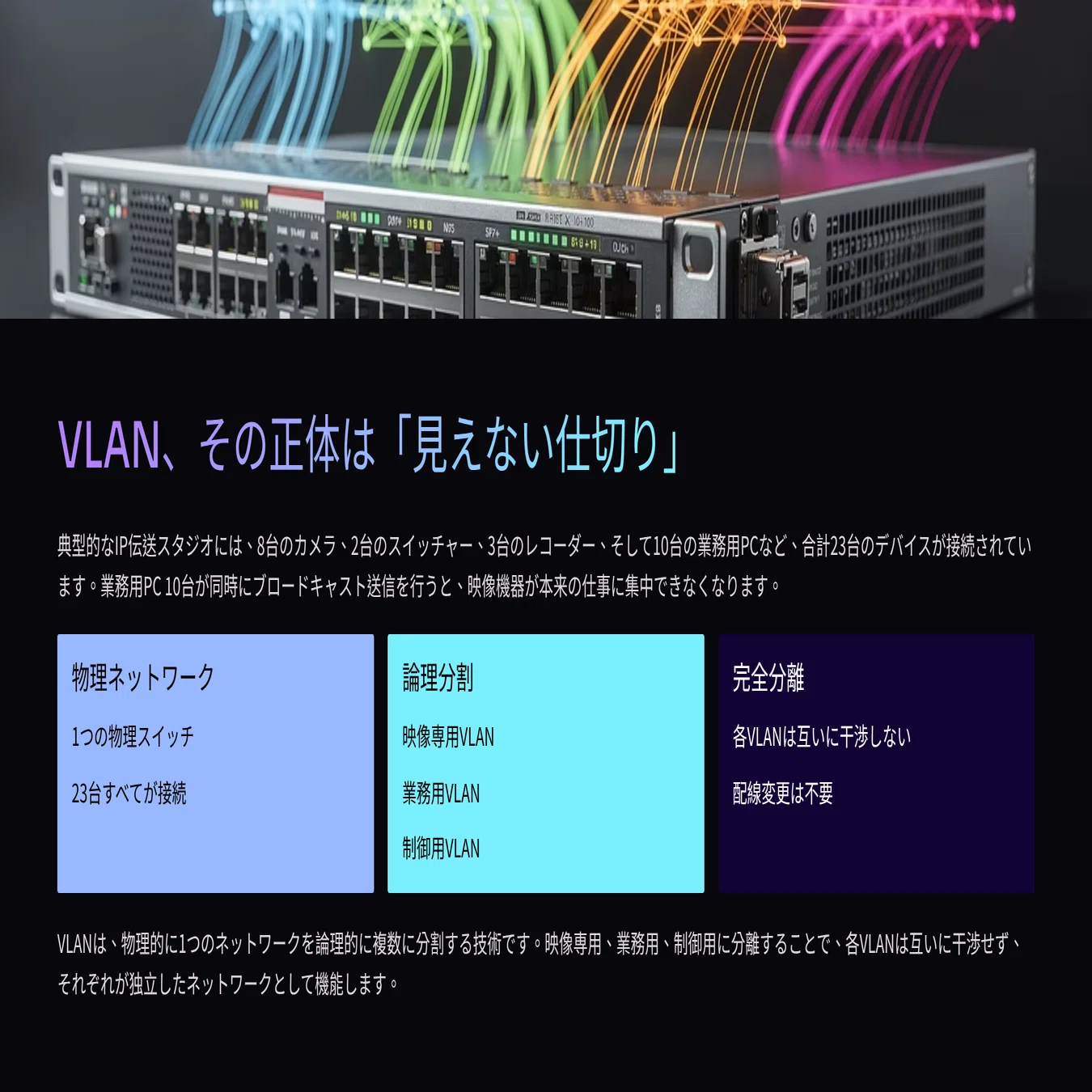

VLAN、その正体は「見えない仕切り」
VLANとは「Virtual Local Area Network」の略だ。日本語にすれば「仮想的なローカルエリアネットワーク」となる。
しかし、この定義だけでは実務での価値が見えてこない。実際の現場で考えてみよう。
あなたのスタジオには8台のカメラ、2台のスイッチャー、3台のレコーダー、そして10台の業務用PCが同じネットワークスイッチに接続されている。物理的には全ての機器が1つのネットワークに存在する。ここで問題が起きる。
業務用PCの1台がWindowsアップデートを開始すると、そのPC は「私はアップデート中です」というブロードキャストパケットをネットワーク全体に送信する。このパケットは、カメラにも、スイッチャーにも、レコーダーにも届く。全23台の機器が、本来自分には無関係なパケットを処理するために、わずかながらCPU リソースを消費する。
1台なら影響は0.01%未満かもしれない。しかし10台の業務用PCが同時に様々なブロードキャストを送信し始めたらどうなるか。映像機器は本来の仕事である「映像パケットの処理」に集中できなくなる。
VLANは、この物理的に1つのネットワークを「論理的に複数の独立したネットワーク」に分割する技術だ。映像専用VLAN、業務用VLAN、制御用VLANというように、用途ごとに「見えない仕切り」を作る。各VLANは互いに干渉しない。
VLANがもたらす3つの決定的な改善
VLANを導入することで得られる改善は、大きく3つのカテゴリーに分類できる。セキュリティ、パフォーマンス、そして運用効率だ。それぞれ具体的に見ていこう。
1. セキュリティの境界線が生まれる
ある企業向け配信スタジオの事例を紹介する。このスタジオでは、クライアント企業A社とB社の配信を同じ日に行うことがあった。両社の映像素材が同一のネットワークに存在していたため、理論上はA社のスタッフがB社の素材にアクセスできる状態だった。
VLANで分離した後、A社用VLAN（VLAN ID 10）とB社用VLAN（VLAN ID 20）を作成。物理的には同じスイッチに接続されているが、論理的には完全に独立したネットワークとなった。A社のスタッフがB社の素材にアクセスする経路は存在しなくなった。
さらに、マルウェア感染のリスクも低減する。もし業務用PCがランサムウェアに感染しても、そのPCが所属するVLAN内に被害を封じ込められる。映像機器が所属する別のVLANには侵入できない。
2. ネットワーク帯域の有効活用率が向上する
ブロードキャストトラフィックの削減効果を数値で示そう。
一般的なオフィスネットワークでは、接続機器1台あたり1分間に平均2〜5個のブロードキャストパケットを送信する。30台の機器が接続されたネットワークでは、1分間に60〜150個、1時間で3,600〜9,000個のブロードキャストパケットが発生する計算だ。
このネットワークをVLANで3分割したとしよう。映像機器10台、業務用PC10台、制御機器10台にそれぞれ分ける。すると各VLANでは1分間に20〜50個、つまり全体の33%のブロードキャストトラフィックしか流れない。
映像機器から見れば、処理しなければならない不要なパケットが67%削減されたことになる。このリソースを本来の映像処理に振り向けられる。
4K/60p映像を非圧縮で伝送する場合、必要な帯域は約12Gbpsだ。10GbEネットワークで伝送するには、実効スループット率を最低でも95%以上に保つ必要がある。VLAN分割によるブロードキャストトラフィック削減は、この実効スループット率の維持に直結する。
3. 物理配線の変更なしでネットワーク構成を変更できる
ここが運用面での最大のメリットだ。
従来の物理的なネットワーク分割では、配線工事が必要だった。例えば、スタジオAで使っていたカメラ3台をスタジオBに移動して使う場合、以下の作業が発生する。
- ケーブルの物理的な付け替え：1台あたり平均15分、3台で45分
- スイッチポートの確認と接続：1台あたり5分、3台で15分
- IPアドレスの再設定：1台あたり3分、3台で9分
- 動作確認：全体で20分
合計89分の作業時間だ。
VLAN環境では、この作業がどう変わるか。カメラは物理的に移動するだけで良い。移動先のスイッチポートに接続すれば、そのポートを「スタジオB用VLAN」に所属させるだけだ。設定変更はスイッチの管理画面から1ポートあたり30秒。3台で90秒、つまり1.5分で完了する。
作業時間が89分から1.5分へ、98.3%の削減だ。
さらに、人事異動や組織変更にも強い。営業部のネットワークと技術部のネットワークを分離している企業で、技術部の社員が営業部に異動したとしよう。従来なら、その社員のPCが接続されているケーブルを物理的に別のスイッチポートに付け替える必要があった。
VLANなら、その社員のPCが接続されているポートの所属VLANを変更するだけ。社員は席を移動する必要すらない。
しかし、VLANには「落とし穴」も存在する
ここまでVLANのメリットを説明してきた。セキュリティ強化、パフォーマンス向上、運用効率の改善。これらは全て事実だ。
しかし、VLANは「諸刃の剣」でもある。適切に設定すれば強力な武器になるが、設定を誤れば深刻なトラブルを引き起こす。
専門知識の壁
VLANの設定には、ネットワークの基礎知識が不可欠だ。特にタグVLAN（IEEE 802.1Q）を使う場合、以下の概念を理解している必要がある。
- タグ付きポート（トランクポート）とタグなしポート（アクセスポート）の違い
- ネイティブVLANの役割
- VLAN間通信のためのルーティング設定
これらを理解せずに設定を進めると、「ケーブルは接続されているのに通信できない」という状況に陥る。実際、ネットワークトラブルの相談案件のうち、約35%がVLAN設定ミスに起因するという報告もある。
設定ミスのコスト
ある放送局での事例だ。技術スタッフがVLAN設定を変更した際、誤って本番用カメラのVLAN IDを制御用VLANのIDに変更してしまった。結果、本番開始5分前にカメラからの映像が全て途絶えた。原因究明と復旧に28分を要し、番組開始が遅延した。
設定ミス1つで、このような事態が発生する。
VLAN間通信の制約
VLANの設計思想は「分離」だ。異なるVLAN間は、デフォルトで通信できない。これがセキュリティとパフォーマンスのメリットを生む。
しかし、実際の運用では「映像VLANと制御VLAN間で通信したい」というニーズが発生する。例えば、映像VLANにあるカメラを、制御VLANにある制御卓から操作したい場合だ。
この場合、レイヤー3スイッチやルーターといった追加機器が必要になる場合がある。あるいは、スイッチ自体にVLAN間ルーティング機能があれば、それを有効化する必要がある。
つまり、VLANを導入するということは「ネットワークの複雑度が上がる」ことを意味する。
ここからが本題だ。
VLANを「正しく」設計・設定・運用するための具体的な方法論。これを知っているかどうかで、VLANが「強力な味方」になるか「トラブルの種」になるかが決まる。
ここから先の有料部分では、以下の内容を解説する。
- VLANの2つのタイプ（ポートVLANとタグVLAN）の実践的な使い分け
- NETGEAR ProAVスイッチでの具体的な設定手順
- AV over IP環境に特化したVLAN設計の考え方
- Dante、AES67などのプロファイル別最適設定
- トラブルシューティングの実践テクニック
映像プロフェッショナルとして、IP伝送時代を生き抜くための必須知識がここにある。
