距離・電源・環境・時間、4つの制約を解く設計手順
このラインより上のエリアが無料で表示されます。
対象読者：撮影・中継業務に関わり、IP伝送技術に関心を持つすべてのプロフェッショナルへ。
搬入口から本部まで、実測251m
早朝に会社を出て、片道100kmを超える距離を走り、資機材倉庫でスイッチャーとカメラを受け取った。会場に着き、搬入口からステージ裏の本部テントまでケーブルを引く。台車で運んだCAT6Aケーブルを機材につないだ瞬間、スイッチのリンクランプが点灯しない。倉庫では正常に動作した同じケーブルが、会場では反応しなかった。原因に気づいたのは、テントの裏で予備ケーブルを探し回った後だった。搬入口から本部までの距離は、実測で251mあった。
壁は「品質」ではなく「距離」だった

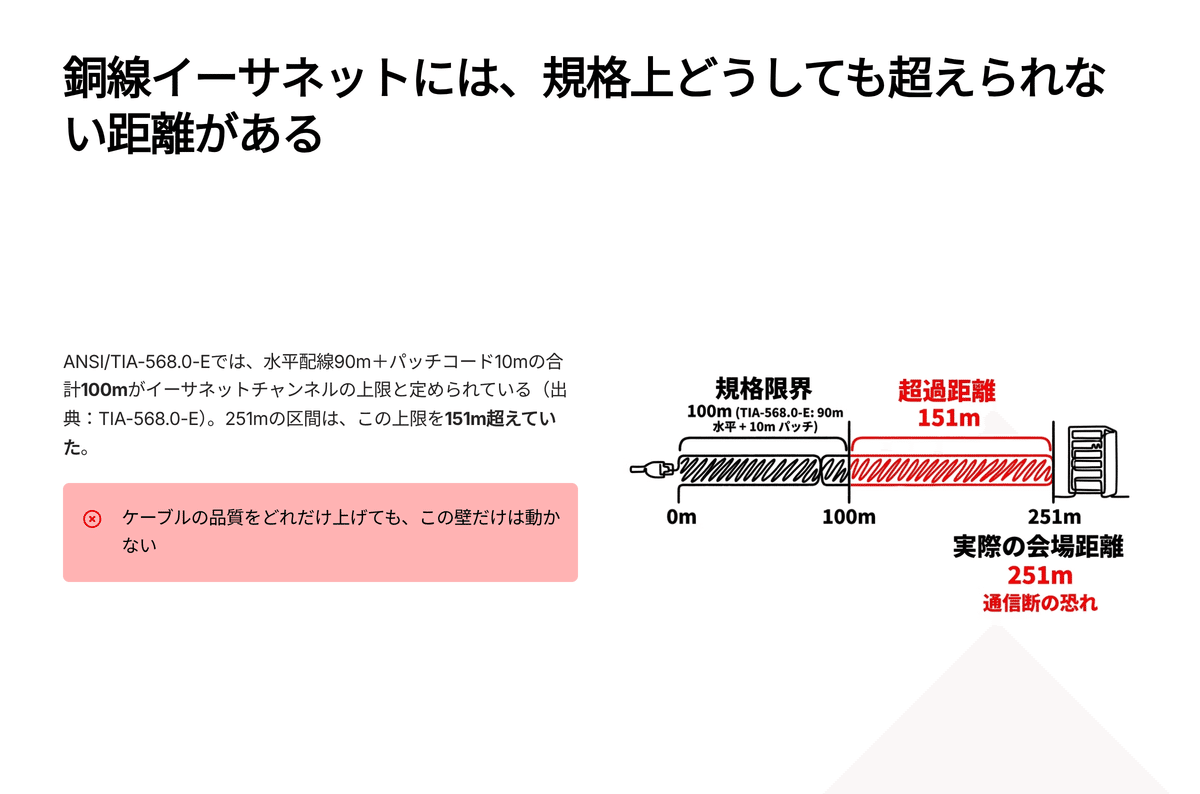

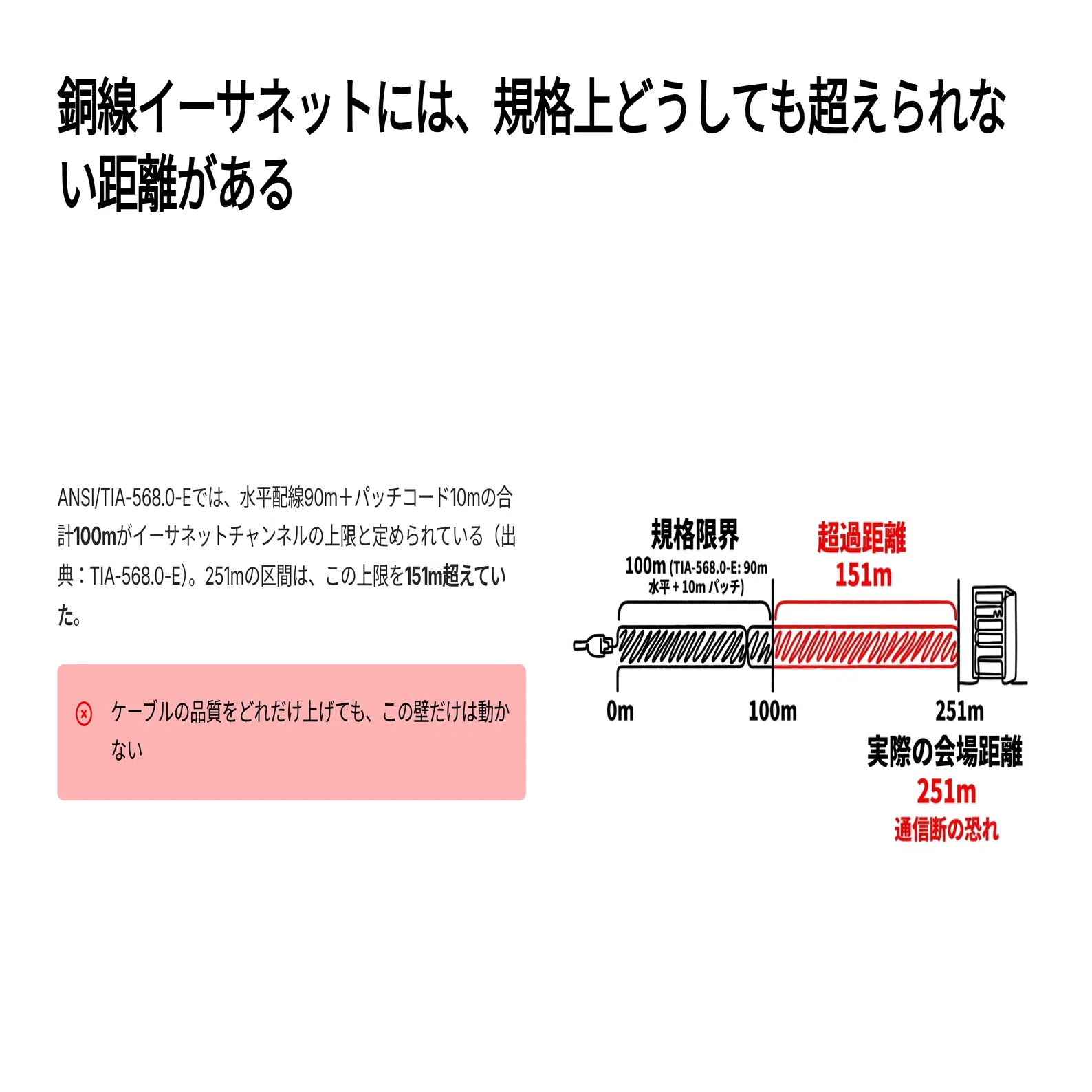

銅線のイーサネットケーブルには、規格上どうしても超えられない距離がある。ANSI/TIA-568.0-Eでは、Cat5e／Cat6／Cat6Aいずれの構成でも、水平配線90m＋パッチコード10mを合計した100mが伝送区間（チャンネル）の上限と定められている（出典：TIA-568.0-E、および ANSI/TIA-568 規格解説）。251mの区間は、この上限を151m超えている。ケーブルの品質やコネクタの精度をどれだけ上げても、銅線である限りこの上限は動かない。距離が電気信号そのものを減衰させ、規格の上限を超えた地点から先は「届かない」区間になる。
固定のスタジオなら配線は一度きりで済み、中継車なら伝送区間は車両内に収まる。だが仮設の会場では、搬入口の位置も、本部までの距離も、毎回変わる。この「距離が毎回変わる」という一点が、仮設現場のIPネットワーク設計を、固定・移動体とはまったく別の設計問題にしている。
ホースの延長と同じ理屈
仮設現場のケーブル配線は、キャンプ場で水道からホースを延長していく作業に似ている。ホースを継ぎ足すほど水圧は下がり、ある長さを超えると蛇口から一番遠い場所まで水が届かなくなる。届かせるには、途中に水圧を保つポンプを挟むしかない。銅線のイーサネットも同じだ。100mという規格上の壁を超えたら、信号を光に変換して送る中継ポイント（光ファイバー区間への切り替え）を挟むしか、信号を届かせる方法はない。ケーブルを我慢して伸ばしても、水と同じで、届かないものは届かない。
方法はすでにある
距離だけではない。仮設の発電機から供給される電気の質、屋外の雨・砂・気温に対する機材の耐性、そして限られた設営・撤収時間の中でどこまで冗長化するか——仮設現場には、固定スタジオにも中継車にも無い4つの制約が同時にのしかかる。だが、この4つを順番通りに設計すれば、届かない・止まる・壊れるという事故は事前に防げる。その順番と判断基準は、すでに規格と実測値の中に存在する。
この記事で手に入るもの

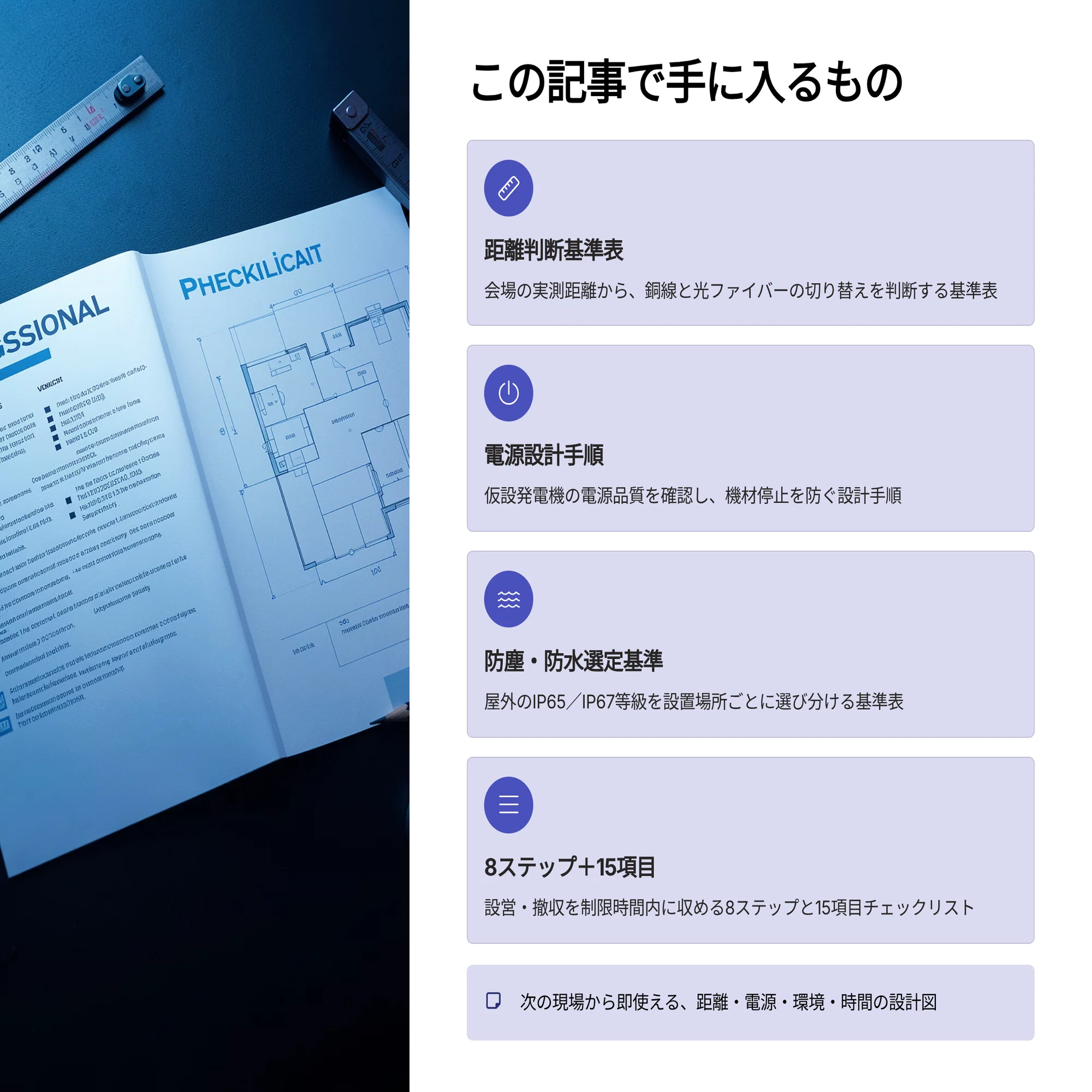

有料部では、次の4点を手に入れられる。
- 会場の実測距離から、銅線と光ファイバーの切り替えを判断する基準表
- 仮設発電機の電源品質を確認し、機材停止を防ぐ設計手順
- 屋外の防塵・防水等級（IP65／IP67）を設置場所ごとに選び分ける基準表
- 設営・撤収を制限時間内に収めるための8ステップと15項目チェックリスト
後回しにすると起きること
距離の設計を後回しにすると、本番直前に信号が届かないことが発覚し、テント裏で予備ケーブルを探し回ることになる。次の章は、その場しのぎではなく、会場に入る前に距離・電源・環境・時間の4つを設計図に落とし込む手順そのものだ。
