業VP収録で、4Kカメラの映像をHD配信用にダウンコンバートした。送出前のプレビューモニターでは何も問題がなかった。ところが本番配信が始まって視聴者から「出演者のジャケットがチカチカする」というメッセージが届いた。原因は、ダウンコンの設定にあった。

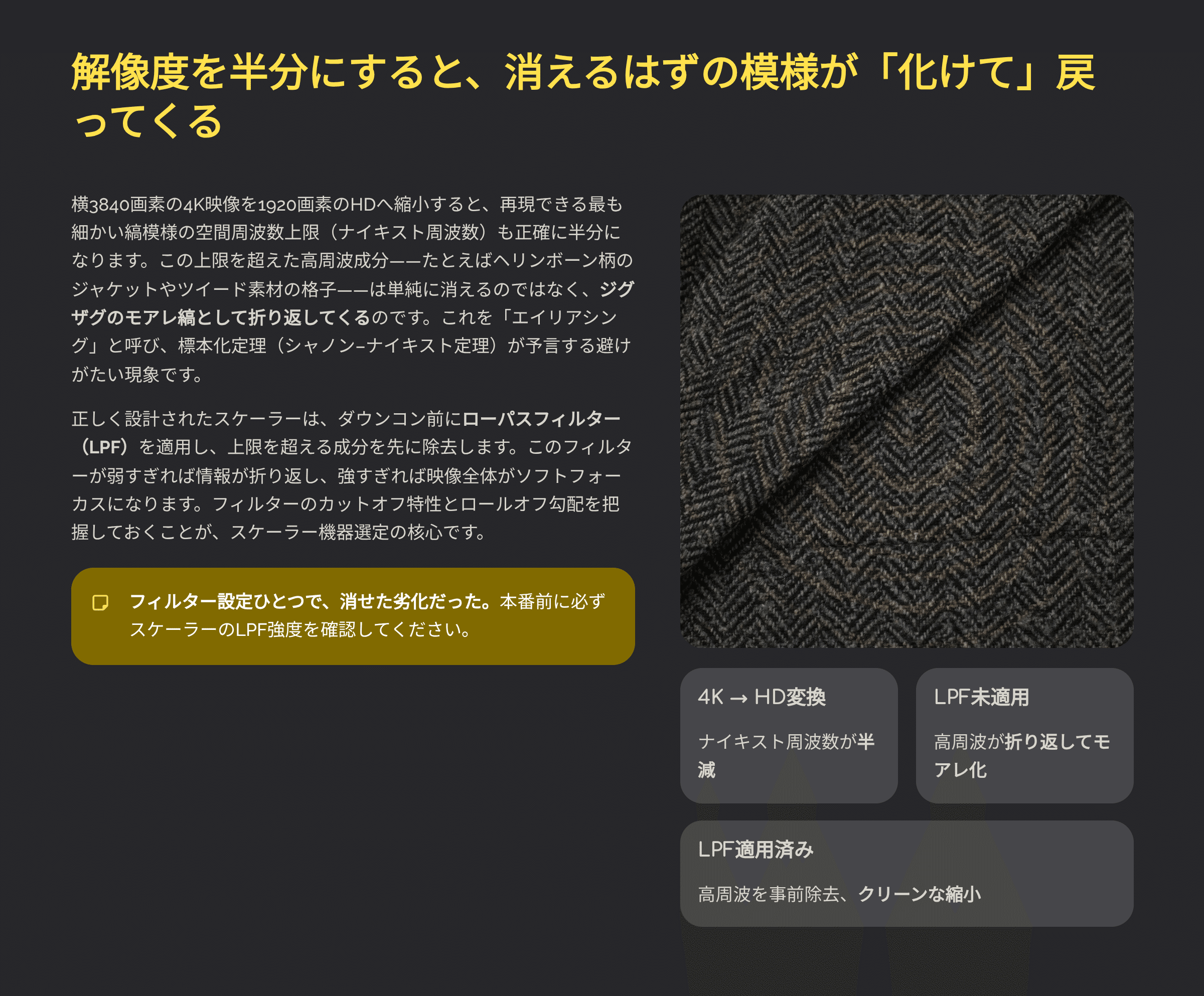

解像度を半分に落とすと、正確に再現できる最も細かい縞模様の限界も同時に半分になる。これは標本化定理の直接の帰結だ。横3840画素の4Kを横1920画素のHDへ縮小する場合、新しい上限を超える細かい模様――ヘリンボーン柄のジャケットや金網フェンスのような繰り返しパターン――は、そのまま間引くとジグザグの縞模様に化ける。縮小の前に高周波の模様をあらかじめ削っておくぼかし処理（アンチエイリアシングフィルター）を通さない限り、この現象は防げない（標本化定理／画像縮小における折り返し歪みの一般原理）。多くのスケーラーはこの処理を内部で自動的に行うが、強さの設定次第で効き目が変わり、弱すぎればモアレがそのまま残る。

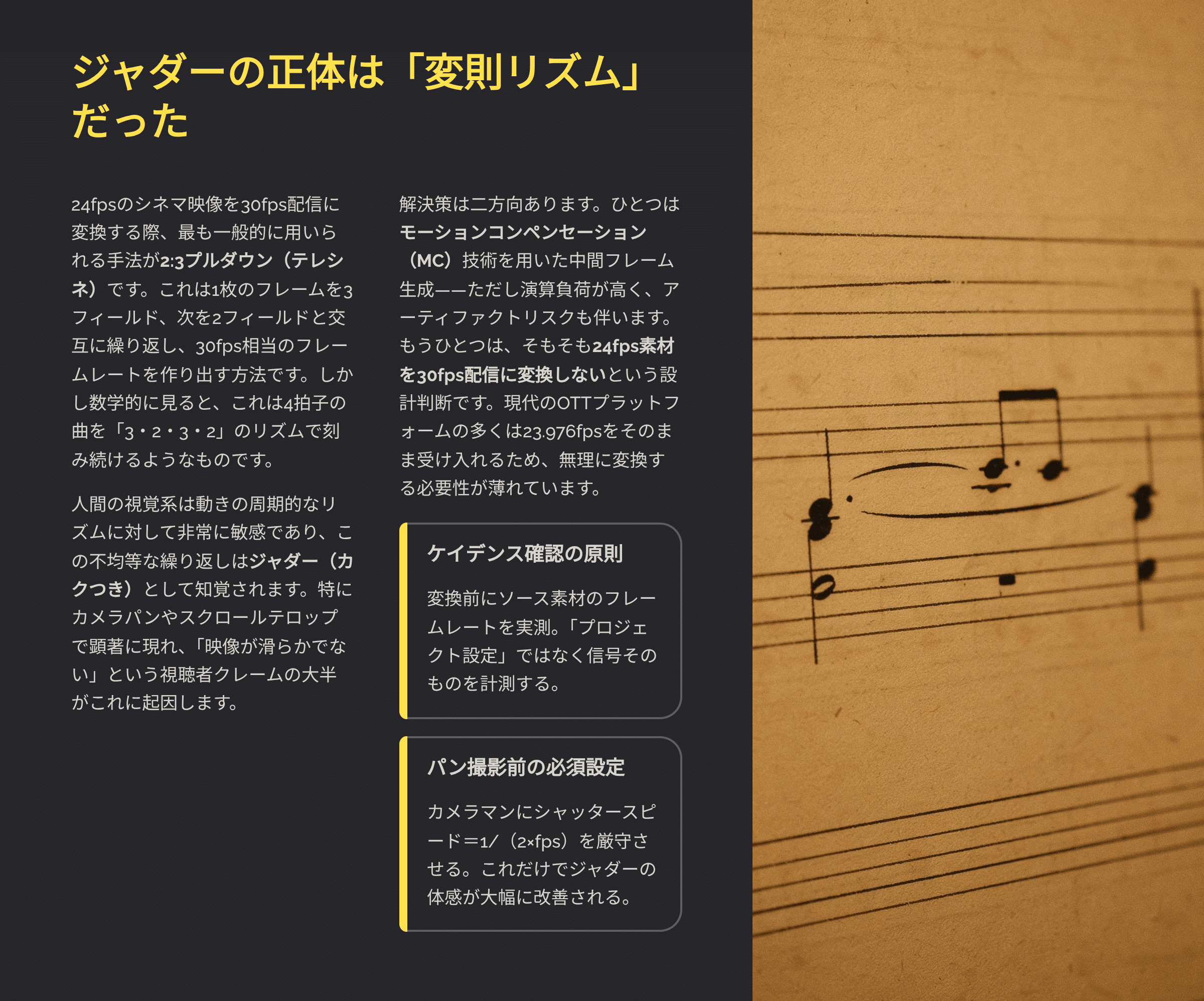

モニターで気づけなかったのは能力不足のせいではない。プレビュー画面自体の解像度が粗く、モアレが出る細かさをそもそも再現できていなかっただけだ。フレームレート変換にも同じ構造がある。24fpsの素材を30fps（60フィールド）に載せる2:3プルダウンでは、4フレームが10フィールド（5フレーム）に変換される。このとき先頭・3番目・5番目のフレームは3回、2番目・4番目のフレームは2回という不均等な回数で繰り返される。4拍子のはずの曲を「3・2・3・2」という変則リズムで刻んでいるようなものだ。聞いている側が理由を言葉にできなくても、パン撮影の動きに「なんとなく引っかかる」違和感を覚える――それがジャダーの正体だ。
スケーリングとフォーマット変換には、モアレを抑える手順、ジャダーを最小化する手順、そしてIP伝送の帯域を無駄にしない設計判断がある。難しい理論を全部覚える必要はない。変換の前に何を確認し、変換の後に何を測定するか。その順番を知っているかどうかだけの差だ。

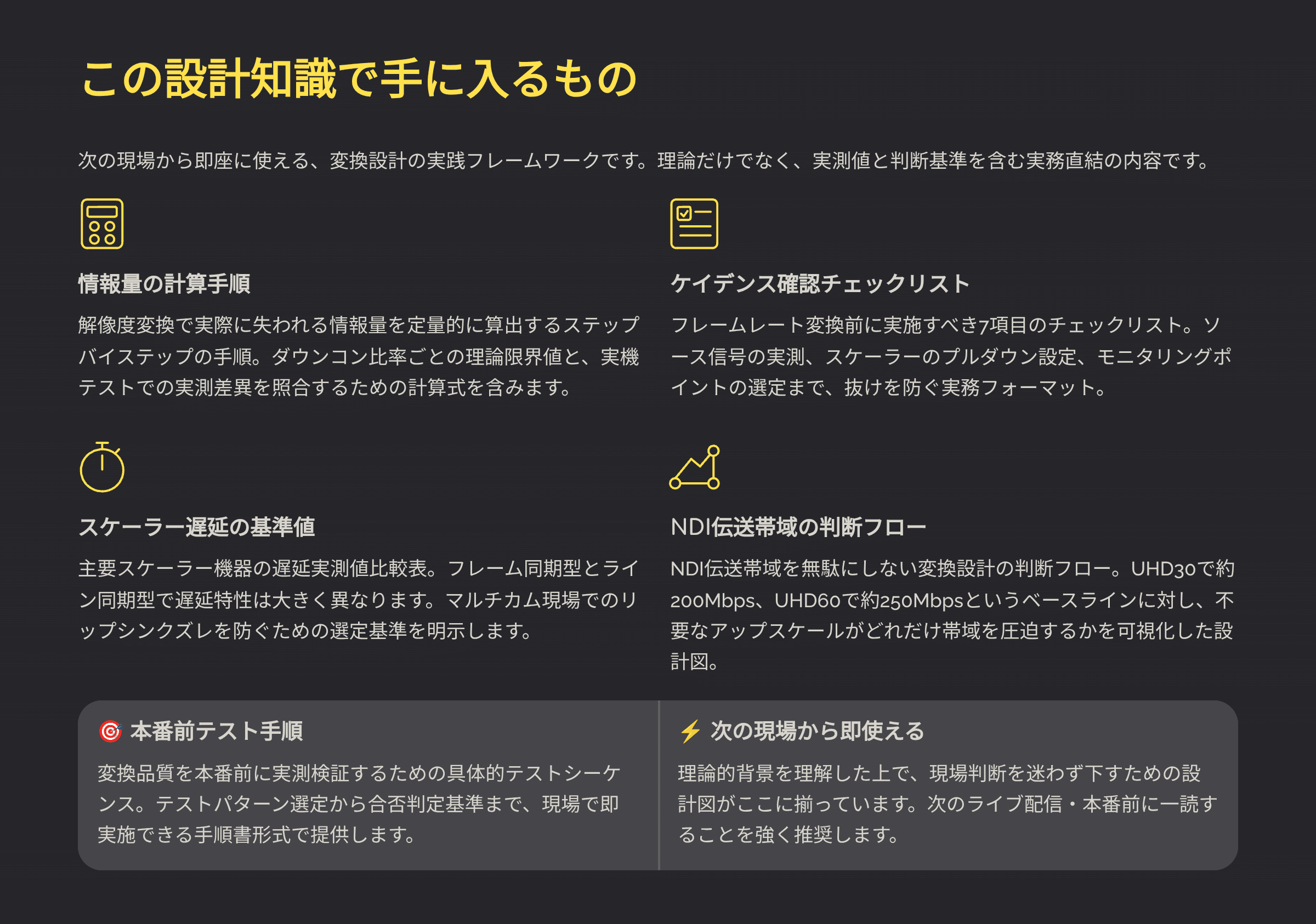

この記事の有料部で手に入るのは次の内容だ。
- 解像度変換で失われる情報量を計算する手順
- フレームレート変換のケイデンス確認チェックリスト
- スケーラー機器の遅延基準（実測値ベースの比較表）
- NDI伝送の帯域を無駄にしない変換設計の判断フロー
- 本番前に実施する変換品質の実測テスト手順
モアレとジャダーは、本番中に気づいても直しようがない。撮影のやり直しか、変換設定を疑いながらの手探り対応しか残らない。NDIの伝送帯域はUHD30で200Mbps、UHD60で250Mbpsと明確に段階分けされている（NewTek公式Bandwidthドキュメント）。不要なアップスケールは、この段差をそのまま無駄にする。次の現場でこの無駄を出さない設計を、このあとに書く。
